Термографическая система с инфракрасной камерой

Обзор

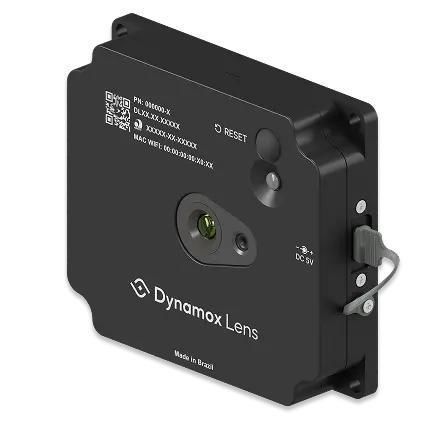

Dynamox Lens — промышленный термографический сенсор для круглосуточного (24/7) мониторинга температуры активов. Он выполняет бесконтактное измерение температуры и предоставляет плановые и моментальные термограммы с синхронизированной видимой картинкой для быстрой идентификации нагретых компонентов.

Ключевые функции

• Непрерывная термография с настраиваемыми плановыми захватами и запросами изображений по требованию.
• Одновременная съемка в видимом диапазоне для гибридного теплового+видимого просмотра и точной локализации горячих точек.
• Регулируемое наложение термальных и видимых изображений для точного определения нагревающихся соединений, кабелей или автоматических выключателей.
• Автоматическая загрузка изображений и телеметрии на платформу Dynamox (требуется соединение через DynaGateway LTE или IoT).
• Корреляция термограмм с данными вибрации и температуры на платформе для объединенной диагностики и исторического отслеживания.
• Генерация технических PDF-отчетов прямо из экрана анализа с изображениями, палитрами, зонами измерения, аннотациями и температурными шкалами.

Применение

• Термографический мониторинг шины, автоматов и клемм кабелей.
• Непрерывный мониторинг активов в опасных или труднодоступных местах без риска для персонала.
• Фиксированный мониторинг электрических щитов, соединений и другого промышленного оборудования, требующего автоматизированного теплового контроля.

Преимущества

• Устраняет «слепые зоны» между проверками за счет непрерывного мониторинга.
• Снижает риск для персонала за счет минимизации ручных осмотров в опасных зонах.
• Повышает точность диагностики благодаря гибридному тепловому + видимому изображению для точной идентификации неисправных компонентов.
• Позволяет планировать остановы вместо аварийных благодаря раннему обнаружению и тепловой истории.
• Предоставляет тепловую историю для обоснования решений по обслуживанию и трассировки.

Ключевые вопросы (FAQ)

• Для чего используется: картирование инфракрасного излучения для выявления температурных различий и обнаружения аномального нагрева электрических компонентов.
• Чем отличается от точечных датчиков: термографические сенсоры захватывают полную тепловую карту (много точек) в одном изображении, в то время как точечный датчик дает только одно значение.
• Автоматизация: термическая инспекция может быть автоматизирована; изображения и телеметрия отправляются по беспроводной сети на платформу для анализа и хранения.
• Требуется шлюз: да — изображения и телеметрия доставляются на платформу Dynamox через DynaGateway LTE или IoT; один шлюз может обслуживать несколько устройств Dynamox.

Технические характеристики

• Габариты: 99,1 мм × 87,2 мм × 23 мм
• Вес: 315 г
• Крепление: винтовая или магнитная база
• Источник питания: перезаряжаемые аккумуляторы
• Питание: 5 V DC - 2 A
• Интервал телеметрии (настраиваемый): 1 мин до 60 мин
• Интервал термограмм: 1 при плановой выборке; запросы по требованию в любое время
• Диапазон температур (выбираемый): -20 °C до 550 °C
• Разрешение: 256 × 192 пикс.
• Угол обзора: 90° × 73,7°
• Дистанция до объекта: 0,3 до 3,5 м
