Датчик вибраций MEMS TcAg

для контроля машиныдля технического обслуживания станковдля использования в гидравлике

Обзор

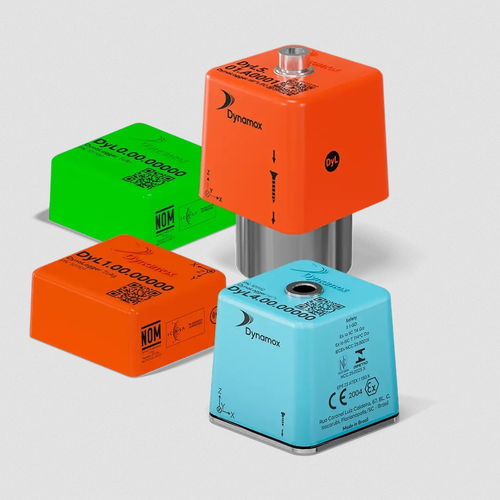

TcAg (семейство DynaLogger) — беспроводной IoT‑датчик, предназначенный для оценки тенденции и тяжести дефектов в вращающихся машинах в соответствии с ISO 20816. Включает одновременно измеряющий трёхосный MEMS‑акселерометр и контактный температурный датчик, передаёт посекундную/поминутную телеметрию (minute‑by‑minute) на онлайн‑платформу без локальной установки ПО. Идентификаторы продукта: PN 101101 · NCM 9027.89.99 · HS 9027.89 · Технический паспорт Версия 7 · март 2026.

Инструменты платформы

• Удаление данных, записанных в момент остановки машины
• Настройка оповещений и уведомления по электронной почте
• Скользящие средние и сглаживание данных
• Агрегация данных и сравнение между контрольными точками
• Метрики прогнозируемости, включая среднее время до уровня тревоги A2

Особенности

• Компактные размеры: 36.6 × 33.6 × 18.7 мм; масса 33.8 г
• Долговечная батарея: элемент 3 V, расчётный ресурс ~5 лет при стандартных условиях
• Простая установка: приклеивается непосредственно на оборудование
• Настраиваемая телеметрия: интервал 1–60 минут
• Реально синхронное трёхосное измерение: оси x, y, z измеряются одновременно
• Удалённые обновления прошивки и конфигурации

Применения

• Мониторинг состояния вращающихся машин общего назначения
• Конструктивные элементы машин: рамы, штифты, подвески, пружины и рельсы
• Гидроцилиндры и трубопроводы с покрытием
• Железнодорожные узлы: тележки, подшипники, опоры и ролики
• Электрические компоненты: шины, клеммы трансформаторов и щиты
• Тормоза и мониторинг профессиональных вибраций

Установка

• Выберите точки контроля. Определите критические точки машины перед установкой.
• Используйте по одному датчику на точку. TcAg трёхосной, одна единица покрывает одну точку мониторинга.
• Крепите на жёстких частях. Предпочтительны места рядом с подшипниками, по центру детали; избегайте зон с пониженной жёсткостью (охлаждающие ребра, кожухи, защиты).
• Выровняйте оси. Совместите одну ось датчика (x, y или z, маркировка на корпусе) с осью машины.
• Покройте обе стороны мотора. При необходимости установите датчики на стороне привода (DS) и на стороне, не ведущей (NDS).
• Приклейте датчик. Очистите поверхность и нанесите одобренный клей на всю базу датчика.

Одобренные клеи (примеры)

• 3M DP8810
• 3M DP8710
• 3M DP420
• 3M DP-420NS
• 3M DP-8407NS
• Loctite HY4090

Технический чертёж / слои монтажа (вид снизу)
Корпус TcAg · 33.6 × 18.7 мм
Металлическая база · 0.7 мм
Клей · 3M DP8810, DP-8407NS или Loctite HY4090
Поверхность оборудования

Технические характеристики

• Общие: Габариты 36.6 × 33.6 × 18.7 мм (1.44 × 1.32 × 0.74 in); Масса 33.8 г; Материал LEXAN™; Крепление: приклеивание; Индикация (LED): красный / зелёный.
• Датчики: Трёхосный MEMS‑акселератор; Предел удара 3 000 g при 0,5 ms; Частотный диапазон 2 kHz (±3 dB); Температурный датчик: контактный.
• Окружающая среда: Рабочая температура −10 °C до 84 °C (14 °F до 183.2 °F); Сертифицированная температура для взрывоопасных сред (Tamb) −10 °C до 79 °C (14 °F до 174.2 °F); Некоторые партии сертифицированы до −10 °C до 88 °C (14 °F до 190.4 °F). Примечание: работа ниже 0 °C уменьшает срок службы батареи (~50% при −20 °C).
• Питание: Напряжение батареи 3 V; Оценочная автономность 5 лет (телеметрия каждые 5–30 минут при 20–60 °C).
• Связь: Bluetooth 5.3 (2 400–2 483.5 MHz); Дальность на открытом пространстве 100 м (зависит от препятствий/помех и приёмника); Выходная RF‑мощность 0.4 dBm.
• Телеметрия: Интервал 1–60 мин; Измеряемые параметры: RMS ускорение, RMS скорость, контактная температура; Разрешение температуры 0.01 °C; Частотные диапазоны 3 Hz–2.5 kHz (регулируемые); Динамический диапазон до ±16 g; Память 51 200 отсчётов (регулируемая).
• Сертификации / защита: IECEx / ATEX / INMETRO (зависит от партии); IP66 / IP68 / IP69K для сертифицированных партий.
