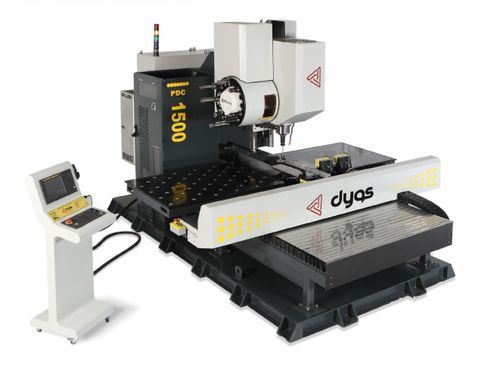

Сверлильно-резьбонарезной станок ЧПУ PDC

вертикальный3 осидля пластин

Общая информация

• Интеграция с ЧПУ Fanuc Oi-MFP для промышленных циклов сверления и обработки
• Изготовлен из высокопрочной стали, сварные узлы подвергнуты термообработке для снятия напряжений
• Детали пескоструйной обработки и окрашены для защиты в промышленной среде
• Листы толщиной от 6 мм до 80 мм перемещаются по опорным шарикам с гидравлическими зажимами
• Операции: сверление, нарезание резьбы, фаска, разметка, одновременное фрезерование и опциональное зенкерование дна с высокой точностью
• Линейные направляющие и шарико-винтовые пары постоянно смазываются автоматической системой
• MQL охлаждение обеспечивает внутреннее и внешнее охлаждение инструмента через шпиндель
• Система измерения инструмента/детали Renishaw снижает ошибки при наладке и от оператора
• Снижено воздействие и увеличены интервалы обслуживания столов и инструмента
• Опционально: конвейер для стружки и удобная для оператора CAM-система
• Сертификация CE

Технические данные
ТИП МАШИНЫ: PDC-1500 / PDC-1000
Система управления: Fanuc Oi-MFP
Сверлильный узел: 1 вертикальный модуль
Мощность шпинделя: 22 kW
Крутящий момент шпинделя: 280 Nm
Скорость шпинделя: 10–4 000 об/мин
Держатель инструмента: BT40
Толщина листа (мин / макс): 6 мм / 80 мм
Макс. диаметр сверления: Ø40 мм
Диапазон нарезания резьбы: M8 – M24
Скорость осей X / Y: 20 м/мин
Скорость оси Z: 15 м/мин
Автоматическая смена инструмента (ATC): 16 инструментов
Примеры размеров заготовок: до 1000x1500x65 мм (доступны и другие размеры)
Пример макс. веса заготовки: до 760 кг
Вес машины (примеры): PDC-1500 ≈ 7 400 кг; PDC-1000 ≈ 6 600 кг
Габариты машины пример (PDC-1500): 5270x5600x2700 мм

Ключевые характеристики

• Основная модель: PDC-1500
• Альтернативная модель: PDC-1000
• ЧПУ Fanuc Oi-MFP
• Шпиндель 22 kW, 280 Nm, 10–4 000 об/мин
• Держатель BT40 с 16-позиционным ATC
• Диапазон толщины листа: 6–80 мм
• Макс. сверление Ø40 мм; нарезка резьбы M8–M24
• Скорости осей: X/Y 20 м/мин, Z 15 м/мин
• Измерение Renishaw, автоматическая смазка и MQL охлаждение

Опции и соответствие

• Опциональный конвейер стружки
• Опциональная удобная для оператора CAM-система
• Опциональное зенкерование дна
• CE сертификация для промышленного использования
