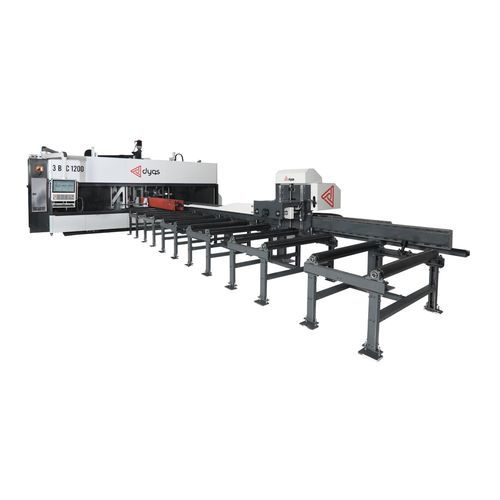

Обрабатывающий центр ЧПУ 3 оси 3BDC

вертикальныйBT 40для сверления

Общее описание
3BDC-1200 — это CNC-обрабатывающий центр для балочных профилей, предназначенный для высокопроизводительного сверления и обработки конструкционных стальных профилей. Машина сочетает подвижный мост, управление FANUC и серводвигатели для точного и повторяемого позиционирования.

Ключевые особенности

• Подвижный блок управления FANUC для удобного программирования и управления
• Все оси с приводом FANUC сервомоторами и планетарным редуктором
• Предварительно нагруженные шариковинтовые пары и сварная стальная рама для стабильности размеров
• Подвижный мост обеспечивает быстрое и точное позиционирование шпинделя
• Гидравлические зажимы для надежной фиксации заготовок
• Шпиндель для быстрой смены инструмента и ударопрочный
• 6-позиционный автоматический сменщик инструментов (ATC) для каждого шпинделя
• Держатель инструмента BT40 с каналами охлаждения; охлаждение инструмента MQL
• Подающий и выгрузной конвейеры по 12 м; центральная смазка в стандартной комплектации

Технические характеристики

• Тип машины: 3BDC-1200
• Блок управления: FANUC iH/PRO 21,5 дюйма цветной сенсорный LCD
• Сверлильные блоки (вертикальные): 1
• Сверлильные блоки (горизонтальные): 2
• Диаметр сверления: 10–40 мм
• Скорость шпинделя: бесступенчато 50–4000 об/мин
• Мощность двигателя шпинделя: 22 кВт (280 Нм)
• Передача движения: предварительно нагруженные шариковинтовые пары / система гайки
• Автоматическая смена инструмента: ATC 6 позиций на шпиндель
• Длина конвейеров подачи/выгрузки: 12 м / 12 м
• Центральная система смазки: стандарт
• Система охлаждения инструмента: MQL (минимальное количество смазки)
• Масса на погонный метр: 750 кг
• Инструмент для нарезки резьбы (опция): M10–M24 (специальный набор)
• Ширина × высота профиля: 1200 × 500 мм
• Держатель инструмента: BT40 (с каналами для охлаждающей жидкости)
• Перемещение заготовки: серводвигатель + планетарный редуктор
• Система измерения профиля: стандарт
• Габариты машины (Д×Ш×В): 2250 × 7230 × 3295 мм
• Маркировка царапанием (scribe): стандарт
• Шнек/конвейер для стружки: опция

Опции

• Интеграция скосной ленточной пилы (опция)
• Конвейер для стружки (опция)
• Набор инструментов для нарезки резьбы M10–M24 (опция)
• Индивидуальные приспособления и решения для зажима

Области применения

• Серийное сверление и обработка конструкционных стальных профилей
• Изготовление рам, балок и ферм
• Подготовка компонентов для сварки и сборочных линий
• Производство для строительной отрасли, тяжелого машиностроения и инфраструктуры
