Программное обеспечение для программирования PROFILE EDITOR

сбора / анализа данныхдля управленияиспытательное

Обзор

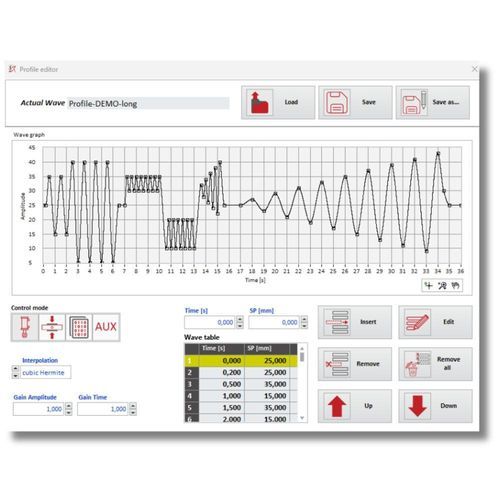

PROFILE EDITOR — это дополнительный модуль для программного комплекса SX, обеспечивающий выполнение циклических разрушительных испытаний на усталость с переменным профилем нагрузки. Профили могут создаваться в графическом интерфейсе или формироваться во внешнем текстовом редакторе и быстро загружаться в модуль.

Назначение
PROFILE EDITOR применяется для воспроизведения переменных историй нагрузок, полученных с датчиков и регистраторов, установленных на изделии во время работы или полевых испытаний. Подходит для стандартных процедур, например ISO 4210-6 для испытаний шатунов/педивелл.

Режимы управления

• Управление по положению
• Управление по силе
• Управление с энкодером

Редактирование и выполнение профилей
Функции Gain Amplitude и Gain Time позволяют быстро масштабировать амплитуду и временную базу профиля без полной перепрограммировки. Предусмотрено пять режимов интерполяции для определения точек профиля, что обеспечивает точное воспроизведение измеренных кривых.

Поддержка многозвенных систем
PROFILE EDITOR поддерживает многососевые системы TX-2 и TDX-2. Для каждого актуатора можно назначить свою историю нагрузок и выполнять профили синхронно с управлением фазовыми соотношениями через ПО SX.

Применение
Применим для лабораторных и полевых испытаний на усталость, где требуется воспроизводимость рабочих профилей нагрузок, включая испытания шатунов/педивелл согласно ISO 4210-6.

Технические характеристики

• Компонент программного комплекса SX для контроллеров испытаний в реальном времени
• Поддерживает циклические испытания на усталость с переменным профилем
• Создание профиля через интерфейс ПО или внешний текстовый файл
• Совместимые режимы управления: Позиция, Сила, Энкодер
• Gain Amplitude и Gain Time для быстрого масштабирования профилей
• Пять режимов интерполяции для определения точек профиля
• Поддержка TX-2 и TDX-2 многозвенных систем с профилями на каждый актуатор
• Синхронное выполнение и управление фазами между актуаторами
• Применимо для испытаний усталости шатунов по ISO 4210-6
