Дробилка для производства порошка

для продуктов питаниядля сахарадля специй

Обзор продукта

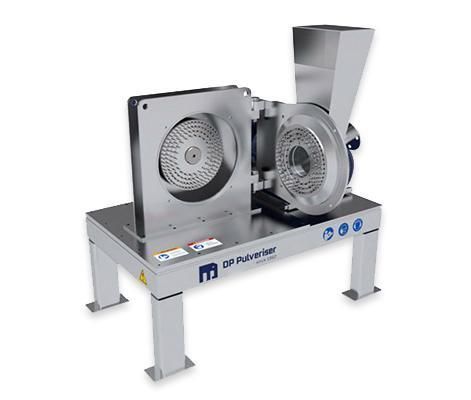

Штифтовые мельницы DP Pulverizer — это высокоскоростные ударные измельчители, разработанные для непрерывной промышленной обработки сухих сыпучих материалов с получением мелких — средних порошков. Возможна конфигурация с одним ротором, встречным вращением или криогенная обработка, применимая в пищевой, фармацевтической, химической, минеральной, пигментной, косметической, нутрацевтической и аккумуляторной отраслях.

Принцип работы

• Материал подается в камеру помола через контролируемые системы подачи (шнековые питатели, ротационные клапаны, гравитационная подача или дозаторы loss-in-weight).
• Частицы ускоряются центробежными силами при прохождении через вращающееся поле закалённых штифтов (однороторные или встречные диски).
• Уменьшение размера частиц достигается за счёт многократных высокоскоростных ударов между вращающимися штифтами, неподвижными штифтами или встречными дисками, а также столкновений частиц между собой.
• Внутренний поток воздуха облегчает транспортировку и выгрузку продукта; опционные классификаторы или циклоны обеспечивают более точный контроль по размеру.

Типичный диапазон размеров частиц

• Обычный диапазон: примерно 50 µm — 500 µm в зависимости от материала и конфигурации.
• Штифтовые мельницы производят однородные мелкие порошки, но обычно не предназначены для ультратонкой микронзации (< ~20–30 µm) без дополнительной классификации.

Конфигурации и опции

• Однороторная (один вращающийся диск + неподвижный диск) — более простая конструкция и меньшая потребляемая мощность.
• Встречное вращение (два диска вращаются в противоположных направлениях) — большая относительная скорость удара, более мелкая фракция и повышенная производительность.
• Криогенная штифтовая обработка или рубашки охлаждения для термочувствительных или эластичных материалов.
• Опционные внутренние/внешние воздушные классификаторы, циклоны, мешковые/картриджные фильтры, системы удаления пыли и замкнутого рециркуляционного цикла.
• Частотные приводы (VFD) и PLC-контроллеры для управления оборотами ротора, скоростью подачи и мониторингом процесса.

Материалы, часто обрабатываемые

• Хрупкие и полухрупкие материалы: сахар, подсластители, специи, крахмалы, мука, соли, пигменты, красители, химикаты и специальные порошки.
• Минералы, глины, мягкие кристаллические материалы и наполнители.
• Пищевые добавки, нутрацевтики, API, растительные экстракты и минералы косметического уровня.
• Материалы для аккумуляторов, такие как сажа и проводящие порошки.

Отрасли и применения

• Переработка пищевых продуктов (сахар, специи, зерно).
• Нутрацевтики и пищевые добавки.
• Фармацевтика (при условии, что механическое воздействие приемлемо и риски контаминации контролируются).
• Химия и полимеры.
• Минералы, пигменты, косметика, материалы для батарей и энергетики.

Основные компоненты

• Сборка ротора (штифтовые диски) с точно расположенными закалёнными/износостойкими штифтами.
• Штифты (сменные элементы) с геометрией и шагом, подобранными под конкретное применение.
• Неподвижный диск или встречные диски в зависимости от конфигурации.
• Камера помола/корпус, спроектированные для обеспечения равномерного радиального потока материала и минимизации мёртвых зон.
• Системы подачи (шнековые питатели, ротационные воздухоразгрузочные устройства, дозаторы loss-in-weight).
• Приводная система (высокоскоростной двигатель, прямой или ременной привод, VFD для регулирования скорости).
• Внутренняя система воздушного движения для удаления тепла и вывода мелких фракций из камеры.
• Выпуск продукта, соединяемый с циклонами, фильтрами или пневмотранспортом.

Преимущества

• Высокая эффективность измельчения с управляемой энергией ударов и настраиваемыми параметрами работы.
• Отличная однородность и воспроизводимость размеров частиц в целевых диапазонах.
• Компактное размещение и промышленная конструкция, пригодная для непрерывной работы.
• Ниже эксплуатационные расходы по сравнению с аэромельницами для многих целевых размеров (не требует сжатого газа).
• Гибкие конфигурации для соответствия различным потребностям (однороторные, встречного вращения, криогенные).
• Простота эксплуатации, доступность технического обслуживания и интеграция в комплексные системы.

Недостатки и ограничения

• Не подходит для ультратонкой микронзации (< ~20–30 µm) без дополнительной классификации.
• Механические удары генерируют тепло — для термочувствительных материалов может потребоваться охлаждение или криогенная обработка.
• Менее эффективна для сильно эластичных, резиноподобных или волокнистых материалов, если не применяется криогенный метод.
• Износ штифтов и внутренних компонентов при обработке абразивных материалов; требует периодического обслуживания и замены деталей.
• Чувствительна к характеристикам подачи — наилучшие показатели при сухих, легко сыпучих и однородных загрузках.
• Возможность следовой контаминации от износа компонентов при требовании сверхвысокой чистоты; необходимы подбор материалов и конструктивные меры.

Интеграция в систему

• Штифтовые мельницы обычно интегрируются в полноценные системы обработки порошков, включающие оборудование подачи/дозирования, предварительного измельчения/подготовки, воздушной классификации, очистки от пыли, пневмотранспорта и PLC-контроля.
• При проектировании в составе системы штифтовые мельницы обеспечивают надёжную, масштабируемую непрерывную обработку с предсказуемой производительностью и выходом продукта.

Применения, где штифтовые мельницы являются правильным выбором

• Когда требуется мелкая, однородная фракция, но не ультратонкая микронзация.
• Когда приоритетом являются простота эксплуатации, энергоэффективность и невысокие эксплуатационные расходы.
• Когда для производственных установок важны промышленная надёжность и простота обслуживания.

Технические характеристики

• Функция: Высокоскоростное механическое ударное измельчение для мелких и средних порошков.
• Типичный диапазон размеров частиц: ~50 µm — 500 µm (в зависимости от применения).
• Конфигурации: однороторная, встречного вращения, возможна криогенная обработка.
• Привод: высокоскоростной электродвигатель; VFD доступен для регулирования скорости.
• Методы подачи: шнековый питатель, ротационный клапан, гравитационная подача, дозаторы loss-in-weight.
• Управление воздухом: внутренний/внешний индуцированный воздушный поток; опции охлаждающих рубашек и криогенной обработки.
• Опционные компоненты: воздушные классификаторы, циклони, мешковые/картриджные фильтры, пылеулавливатели, пневмотранспорт, PLC-контроль.
• Конструкция: материалы и материалы штифтов подбираются с учётом износостойкости и регуляторных/гигиенических требований.
• Эксплуатация: подходит для непрерывной обработки и интеграции в систему; рекомендуется предварительная подготовка для липких или влажных загрузок.
