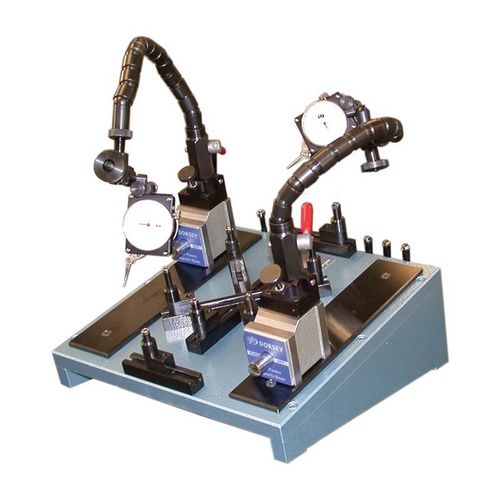

Испытательный стенд концентричности CPF

для материаловмеханический

Поворотный круг представляет собой регулируемое приспособление, используемое для проверки концентричности, биения и/или МДП одной или нескольких поверхностей до базового диаметра. Три прецизионных подшипника устанавливают первичную опорную плоскость и поддерживают вес детали, в то время как 2 роликовых подшипника, установленных на угловом основании, определяют круглую опорную точку. Затем индикаторы связываются с деталью во время ее вращения для определения различных параметров. Dorsey также производит серию тяжелых рото-раундов с повышенной грузоподъемностью и портативными концентрическими приспособлениями для использования, если ваша деталь не может быть размещена на приспособлении CPF. Свяжитесь с нами для получения более подробной информации. Функции крепления CPF: Градусник .0001". широкоформатный индикатор теста двойного набора Градусник .0000005". широкоформатный индикатор тестирования двойного набора Два комплекта регулируемых нагрузочных подшипников (по 3 подшипника) Два комплекта банковских подшипников (по 2 в каждом) Номер подшипника 9028 .25" OD x толщина .12" Номер подшипника 2426.312" OD x 12" толщина Угловая опорная плита 15° Набор инструментов с держателем Деревянный ящик для хранения
