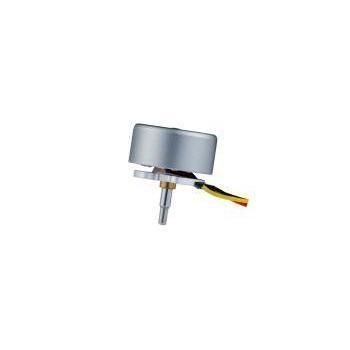

Бесщеточный двигатель RB-1806-CE

BLDC8,4 В7,4 В

Обзор продукта

RB-1806-CE — бесколлекторный DC мотор с внешним ротором класса 1806, разработанный для компактных высокоскоростных приводов: малых дронов, микро-воздушных насосов, ручных вентиляторов и умной бытовой техники. Мотор имеет плоский профиль внешнего ротора (наружный диаметр ротора ≈23,4 мм), типично поддерживает 7,4 В (2S) и 11,1 В (3S) и в зависимости от варианта достигает холостого хода до ≈22 747 об/мин. Доступны варианты OEM/ODM для электрических и механических параметров.

Ключевые факты для инженеров и закупщиков

• Категория продукта: BLDC моторы с внешним ротором
• Семейство: Внешний ротор BLDC (класс 1806)
• Бренд / производитель: KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Типичные применения: малые БПЛА/дроны, микро-насосы, ручные вентиляторы, умная бытовая техника

Ключевые параметры

• Диаметр: 18 мм (класс статора), наружный диаметр ротора ≈23,4 мм
• Напряжение: типично 7,4 В (2S) и 11,1 В (3S); некоторые варианты 5,0 В–13,1 В
• Скорость: примеры холостого хода до ~22 747 об/мин; скорость при макс. КПД зависит от варианта

Примечания по кастомизации

• Поддержка OEM/ODM: настройка KV, рабочий диапазон напряжений, длина и резьба вала (CW/CCW), схемы крепления, разъемы, предварительно установленные провода или адаптеры винтов, интеграция редуктора или управления.
• Возможна настройка характеристик: KV, соотношение скорость/крутящий момент и динамическое балансирование для уменьшения вибраций и достижения целей по EMC/шуму.

Основные применения и решения

• UAV и дроны: Подходит для малых квадрокоптеров и моделей RC. Конструкция с внешним ротором увеличивает момент инерции для устойчивости полета; плоский профиль уменьшает высоту и аэродинамическое сопротивление.
• Микро-воздушные насосы и умная бытовая техника: Подходит для портативных насосов, ручных вентиляторов и компактных устройств, требующих высокоскоростного привода рабочего колеса и плотной интеграции.

Техническая таблица (из даташита)
Model | Operating Range | Nominal | No Load Speed | Max Eff Speed | Max Eff Torque | Output
RB-1806-CE-N-01 | 5.0V - 8.4V | 7.4V (2S) | 18,300 rpm | 15,555 rpm | 167.6 g.cm | 26.73 W
RB-1806-CE-N-02 | 5.0V - 13.1V | 11.1V (3S) | 18,150 rpm | 15,428 rpm | 191.0 g.cm | 30.00 W
RB-1806-CE-N-03 | 5.0V - 8.4V | 7.4V (2S) | 21,573 rpm | 19,313 rpm | 88.4 g.cm | 17.90 W
RB-1806-CE-N-04 | 5.0V - 13.1V | 11.1V (3S) | 22,747 rpm | 20,184 rpm | 154.0 g.cm | 32.50 W

Сравнительные преимущества

• Конифигурация внешнего ротора: лучшая теплоотдача за счет воздушного потока от вращающегося корпуса по сравнению с внутренним ротором
• Больший момент прямого привода: предпочтителен для винтов/рабочих колес по сравнению с внутренними роторами, которые могут требовать редуктора
• Плоский профиль: экономит осевое пространство для компактной сборки
• Быстрый отклик: прямой привод обеспечивает оперативное изменение скорости

Технические характеристики / спецификации

• Модель: RB-1806-CE (варианты RB-1806-CE-N-01 / N-02 / N-03 / N-04)
• Тип мотора: BLDC с внешним ротором
• Класс статора: 1806 (наружный диаметр статора ≈23,4 мм)
• Ротор: внешний ротор, плоский профиль для улучшенной теплоотдачи и снижения аэродинамического сопротивления
• Типичное напряжение: 7,4 В (2S) и 11,1 В (3S); варианты 5,0 В–13,1 В
• Примеры скоростей/момента: холостой ход и значения при макс. КПД варьируются по вариантам (напр., холостой ход до ~22 747 об/мин; MaxEff момент 88,4–191,0 g·cm)
• Выходная мощность: примерно 17,90 Вт – 32,50 Вт в зависимости от варианта
• Применения: малые квадрокоптеры, модели RC, микро-насосы, ручные вентиляторы, умная бытовая техника
• Варианты кастомизации: настройка KV, длина/резьба вала, монтажные отверстия, опции разъемов/проводки, адаптеры винтов, интеграция редуктора/управления, настройка EMC/шума
• Примечание: значения холостого хода и при макс. КПД приведены для справки; проверяйте условия температуры и нагрузки для непрерывной работы.
