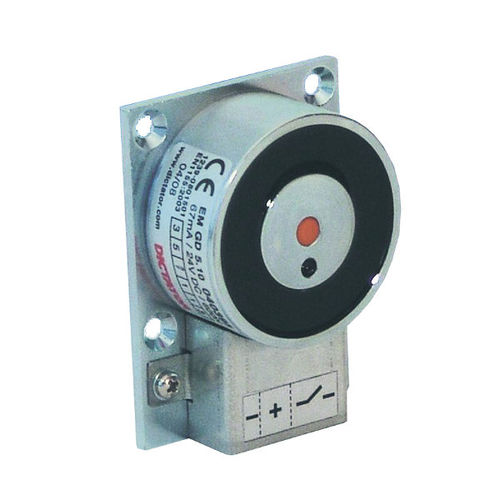

Электромагниты с обратным контактом и соединительной клеммной колодкой
Используется, когда необходимо дистанционно узнать, соприкасается ли счетная пластина с электромагнитом, например, на противопожарных дверях в транспортных средствах, машинах или в центральных системах мониторинга
Когда счетная пластина прилипает к магниту и если последний находится под напряжением, это регистрируется встроенным контактом (NO), который передает информацию
Оснащен клеммной колодкой на монтажной панели, к которой подключен как источник питания, так и обратный контакт
Благодаря открытой клемме подключения IP-уровня имеет только IP 20. Если требуется более высокая защита, мы рекомендуем диапазон ST
Электромагниты EM GD RM допускают очень широкий диапазон коммутационных напряжений и коммутационных токов
Стандартно оснащен диодом гашения искры: в случае неправильного подключения встроенная защита от неправильной полярности предотвращает разрушение диода гашения искры
Как счетчик для электромагнита, счетная пластина должна быть закреплена на двери
Все электромагниты с 'LE 07016' в их описании были протестированы в соответствии с EN 1155
Информация о продукте
Напряжение 24 В пост. тока +/-15 %
Потребляемая мощность EM GD 50/EM GD 6067 мА (1,6 Вт)
Потребляемая мощность EM GD 7071 мА (1,7 Вт)
Диапазон температур от 20 °C до +60 °C
ЗащитаIP 20
Поверхностное цинкование
Переключающая способностьmax. 10 ВА (для каждого комбинированного тока/напряжения)
Переключаемая нагрузка. 180 В DC/AC; макс. 0.5 A DC/AC
Воздержание0 Н
Долговой цикл 100%
Удерживающее усилие EM GD 50600 N
Удерживающее усилие EM GD 60700 N
Удерживающее усилие ЭМ ГД 701450 Н
Контакт обратной связи1 замыкающий контакт (размыкающий контакт)
---
