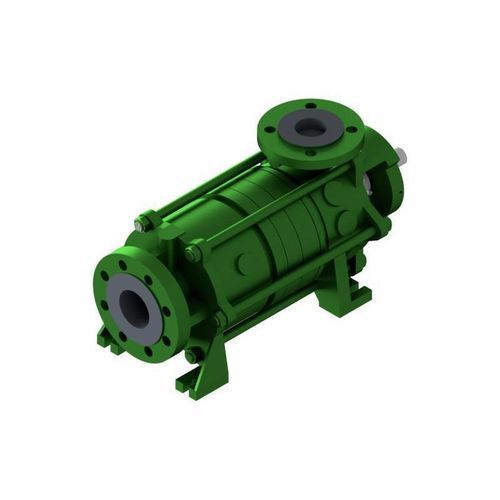

Насос с боковым каналом SC

самозаполняющийсястационарныйиз чугуна

Описание
Тип SC представляет собой одно- или многоступенчатый самовсасывающий горизонтальный канальный насос. Помимо самовсасывающей способности, канальные насосы имеют преимущество при перекачке малых расходов против относительно больших напоров и работают экономичнее, чем обычные центробежные насосы. Осевая всасывающая горловина вместе с радиальным рабочим колесом, установленным перед ней, обеспечивает низкие значения NPSH. Ступени уплотнены от атмосферы камерными O-образными кольцами. Вал насоса опирается со стороны нагнетания на радиально-упорный подшипник с долговременной смазкой; со стороны всасывания установлен SiC скользящий подшипник. Направляющее устройство выполнено как ступень поддержания давления, чтобы при остановке в насосе оставалось достаточно среды для обеспечения возможности запуска даже при геодезической высоте всасывания.

Области применения

• Нефть и газ
• Химия
• Нефтехимия
• Резервуарные парки / танковая ферма
• Возобновляемая энергия / экотехнологии

Технические данные
Q max: 32 m³/h**
H max: 600 m**
Рабочее давление: 40 bar*
Температура: 180°C*
Макс. скорость: 1750 min−1
Уплотнение: торцевое (механическое) уплотнение
Установка: горизонтальная
Всасывающий патрубок: осевой
Самовсасывающий: да
Подшипники: роликовые подшипники (сторона нагнетания), SiC скользящий подшипник (сторона всасывания)
Смазка: смазка (графит/смазка)
Материалы: Duplex, Ni-основные сплавы, шаровидный чугун / чугунная или стальная отливка, аустенитный чугун или сталь
Нормы: ISO 5199
Взрывозащита: Категория 2 / Зона 1

Примечание
* более высокие давления и температуры по запросу
** зависит от размера и скорости

Характеристики / Технические спецификации

• Обозначение типа: Type SC
• Конструкция: одно- или многоступенчатый канальный насос, горизонтальный
• Расход (Q max): до 32 m³/h (в зависимости от размера и скорости)
• Напор (H max): до 600 m (в зависимости от размера и скорости)
• Рабочее давление: до 40 bar (более высокие давления по запросу)
• Температура среды: до 180°C (более высокие температуры по запросу)
• Макс. скорость: 1750 min−1
• Уплотнение: торцевое уплотнение
• Самовсасывающий: да
• Всасывающий патрубок: осевой
• Подшипники: со стороны нагнетания — роликовый подшипник с длительной смазкой, со стороны всасывания — SiC скользящий подшипник
• Смазка: смазка
• Материалы: Duplex, никелевые сплавы, шаровидный чугун / чугун или сталь, аустенитная сталь
• Нормы: ISO 5199
• Взрывозащита: Категория 2 / Зона 1
