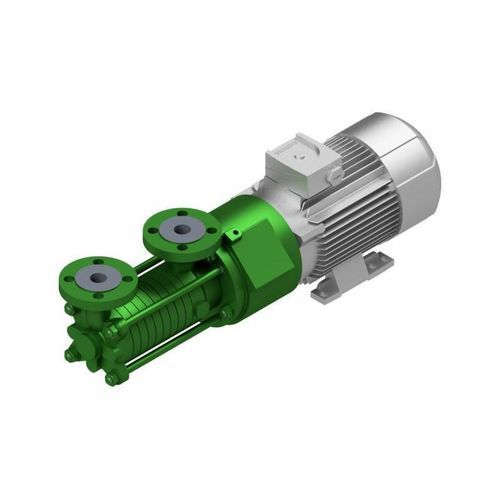

Насос с боковым каналом WPM

для углеводородадля химических продуктовс магнитным приводом

Описание
Тип WPM — это одноступенчатый или многоступенчатый горизонтальный насос бокового канала с самовсасывающей способностью. Насосы бокового канала сочетают в себе самовсасывание и высокий коэффициент давления, что делает их экономичнее при перекачке малых расходов против относительно больших напоров по сравнению со стандартными центробежными насосами. Всасывающие и напорные патрубки можно поворачивать на 90° в любом направлении. Самовсасывание гарантируется только при расположении всасывающего и напорного патрубков в верхнем положении. Ступени герметизируются относительно атмосферы камерными O-образными кольцами. Вал насоса опирается на скользящие подшипники. Насос оснащён магнитной (постоянномагнитной) муфтой, а кожух-разделитель герметично изолирует рабочую среду. Внутренний циркуляционный поток отводит тепло, образующееся из-за потерь на вихревые токи. Прямой монтаж дополнительного двигателя исключает необходимость дополнительных подшипников и механической муфты.

Области применения

• Химическая промышленность
• Нефтехимия
• Резервуарные парки / хранилища

Ключевые характеристики

• Одно- или многоступенчатая конструкция бокового канала с магнитной муфтой
• Самовсасывающий (гарантируется только для верхнего расположения патрубков)
• Горизонтальная установка
• Патрубки всасывания и нагнетания вращающиеся с шагом 90°
• Ступени герметизированы камерными O-кольцами
• Опорное подшипниковое устройство — скользящие подшипники
• Кожух-разделитель герметично изолирует среду
• Внутренняя циркуляция для отвода тепла от вихревых токов
• Прямой монтаж дополнительного двигателя устраняет дополнительные подшипники и механическую муфту

Документация
Брошюра (de) доступна. Брошюра (en) доступна.

Технические характеристики

• Q max: 2.4 m³/h [10.6]**
• H max: 260 m [853 ft]**
• Рабочее давление: 24 bar [348 psi]*
• Температура: 150° C [302° F]*
• Макс. скорость вращения: 3500 min−1
• Уплотнение / механическое уплотнение: магнитная муфта
• Монтаж: горизонтальный
• Самовсасывание: да (только при верхнем расположении патрубков)
• Подшипники: скользящие подшипники
• Материалы: дуплекс, на Ni-основе, аустенитная сталь
• Стандарты: ISO 15783
• Взрывозащита: категория 2 / зона 1
• * более высокие давления и температуры по запросу
• ** зависит от размера и скорости
