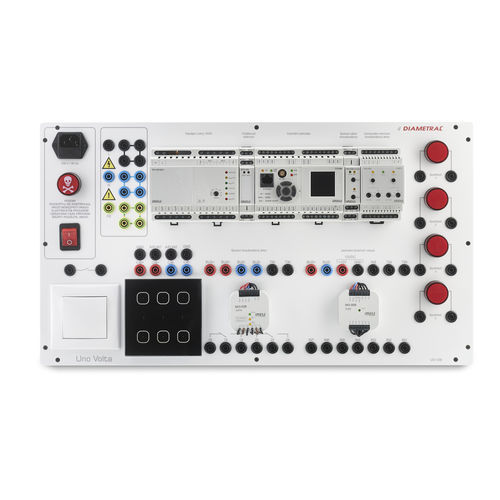

Демонстрационный стенд для электроустановки UV-109

Учебная панель UV-109 используется для тренировки и проведения экспериментов с интеграцией основных проводов для дома тяжелого тока в интеллектуальных домах с помощью системы Inels. Студенты познакомятся с проблемами современных систем управления домашними распределительными устройствами и научатся программировать систему управления Inels. Если студенты имеют в распоряжении модули УФ-100 и УФ-110, они смогут сравнить преимущества и потенциальные недостатки системы в сравнении с обычной сильноточной проводкой или системой на базе EIB/ KNX. Питание этой панели осуществляется напряжением 230В / 50Гц от сети. Использованные части PS3-100 / iNELS; Источник питания 100 Вт, В переменном токе 100-250 В перем. тока, ВЫХОД: 27,6 В / 3,6 А и 12,2 В / 0,35 А, 6М CU3-02M; центральный блок, 2x шина CIB, радиочастотный интерфейс управления, 1x шина EBM, 6M IM3-80B; устройство двоичного входа, 8-кратный двоичный вход, 12 В постоянного тока / 75 мА выход, коробка BPS3-02M; Сепаратор шины от источника питания, для двух линий CIB, 1M SA3-02M; переключающий 2-канальный привод, 2x переключающий контакт 16 A, 1M DA3-22M; универсальный 2-канальный привод затемнения, ESL / СИД / RLC, 2x 400 VA, 3M SA3-02B; переключающий 2-канальный привод, 2x переключающий контакт 8 A, коробка Сенсорная панель Инель Стекло, 6 кнопок, 1 шт Настенный выключатель, 1 шт Индикаторы, имитирующие приборы (светильники, жалюзи,...), 4 шт
