Линейный пьезоэлектрический привод BBPX-MFC

умныйдля использования в промышленности

Обзор продукта

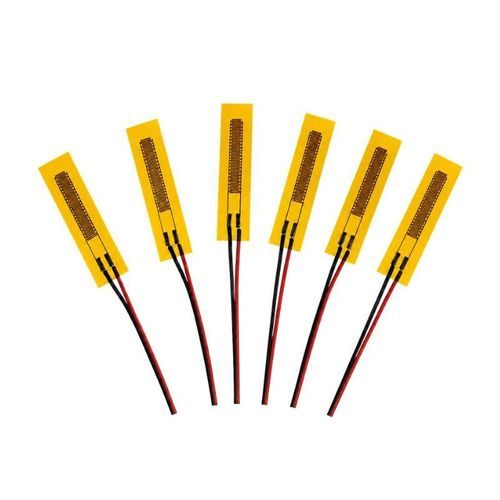

BBPX-MFC — гибкий MFC пьезоэлектрический волоконно-композитный актуатор, изготовленный из пьезокерамических волокон, гибких гребенчатых (interdigitated) электродов и эпоксидной смоляной матрицы. Он работает в пьезоэлектрическом режиме d₃₃, преобразуя приложенное управляющее напряжение в осевую деформацию вдоль направления волокон. Актуатор предназначен для интеллектуальных конструкций, активного подавления вибраций, структурной актуции и сбора энергии.

Ключевые особенности

• Гибкая конструкция из пьезоэлектрического волоконно-композитного материала
• Режим работы d₃₃ для осевой актуции
• Максимальная осевая свободная деформация до 1300 ppm
• Подходит для плоских и изогнутых поверхностей конструкций
• Поддерживает актуцию, контроль вибраций и сбор энергии
• Настраиваемые размеры и управляющее напряжение

Основные характеристики
Тип продукта — MFC пьезоэлектрический волоконно-композитный актуатор
Режим работы — d₃₃
Типичная свободная деформация — 900 ppm
Максимальная осевая свободная деформация — До 1300 ppm
Емкость — 0,35 nF
Размеры — Настраиваемые
Управляющее напряжение — Настраиваемое

Конструкция
Компонент — Функция
Пьезокерамические волокна — Генерируют пьезоэффект вдоль направления волокон
Гибкие гребенчатые электроды — Создают управляющее поле вдоль пьезоэлектрических волокон
Эпоксидная матрица — Поддерживает волокна и формирует гибкую композитную структуру
Выводные провода — Соединяют актуатор с управляющей или энергосборной схемой

Принцип работы
При подаче напряжения на гребенчатые электроды электрическое поле действует вдоль пьезокерамических волокон. Пьезоэффект d₃₃ вызывает осевое расширение или сокращение. При приклеивании к несущей конструкции BBPX-MFC может генерировать управляемое деформирование для структурной актуции и подавления вибраций. Механическая деформация приклеенной конструкции также может быть преобразована в электрический сигнал для приложений по сбору энергии.

Типичные применения

• Активный контроль вибраций — Приклеивается к станкам, панелям и балкам для приложения управляемой деформации и подавления структурных вибраций; подходит для прецизионного оборудования, интеллектуальных конструкций и систем активного демпфирования.
• Контроль крыльев и авиационных структур — Соответствует поверхностям крыльев и другим изогнутым компонентам для управления деформацией конструкции, подавления вибраций и разработки интеллектуальных структур.
• Актуирование консольных балок — Поддерживает управление изгибом, испытания вибраций, модальный контроль и лабораторные исследовательские платформы при приклеивании к консольным балкам.
• Пьезоэлектрическая генерация энергии — Преобразует механическую деформацию от структурных вибраций или изгиба в электрическую энергию для низкоэнергетических систем.

Варианты настройки

• Общая длина и ширина актуатора
• Размеры активной зоны
• Управляющее напряжение и конфигурация электродов
• Ориентация и длина выводных проводов
• Геометрия установки и контур

Рекомендации по установке

• Держите поверхность для склейки ровной, чистой и сухой.
• Обеспечьте полный контакт между актуатором и несущей конструкцией для эффективной передачи деформации.
• Избегайте складывания, резких изгибов или повреждения электродов и выводных проводов при установке.
• Сопрягите управляющую схему с емкостью актуатора, целевой деформацией и условиями эксплуатации.

Технические характеристики

• Модель: BBPX-MFC
• Тип продукта: MFC пьезоэлектрический волоконно-композитный актуатор
• Режим работы: d₃₃
• Типичная свободная деформация: 900 ppm
• Максимальная осевая свободная деформация: до 1300 ppm
• Емкость: 0,35 nF
• Размеры: настраиваемые
• Управляющее напряжение: настраиваемое
• Конструкция: пьезокерамические волокна, гибкие гребенчатые электроды, эпоксидная матрица, выводные провода
