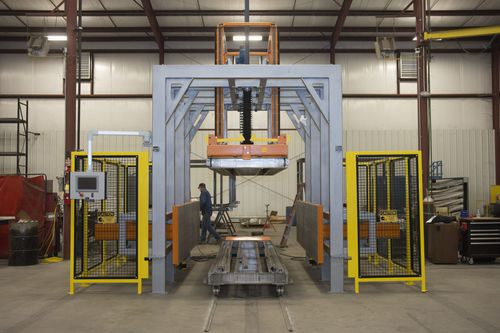

Электрический пресс DTI-1363

с выпрямлениемдля композитных материаловдля авиационных компонентов из композитных материалов

DTI-1363 был разработан с учетом необходимости исправления ошибок в размерах, возникших при изготовлении сотового композитного материала. Пресс используется для выпрямления любой кривизны, которая может существовать по длине и высоте изделия, а также для приведения размеров материала в соответствие с производственными спецификациями. После выпрямления материал фиксируется в правильном положении и переносится в печь DTI для отверждения. В связи с требованиями к пространству для загрузки/выгрузки и существующим оборудованием пресс расположен на расстоянии около 55 футов. Для транспортировки материала от пресса в печь используется система тележек и рельсов. Из-за высокой проходимости рабочей зоны во время транспортировки не должно быть никаких ограничивающих кабелей, энергетических цепей или фестонов. Для этого, а также для повышения безопасности оператора, был разработан беспроводной "буксир", работающий от аккумулятора. ОПИСАНИЕ Пресс имеет возможность вертикального прессования до 100 кН, а также 25 кН противоположного горизонтального прессования. Эти три прессующие плиты независимо управляются оператором с помощью сенсорного экрана HMI. Рама пресса имеет полностью заглубленное основание, на котором сосредоточены все создаваемые усилия прессования. Это устраняет необходимость в специальном высокопрочном бетонном фундаменте. Рама тележки сцепляется с верхней плитой пресса и имеет самоцентрирующуюся конструкцию для облегчения выравнивания тележки с прессом. Напольные сканеры защищают зоны прессования и предотвращают любое движение машины, пока операторы находятся в критических местах.
