Входной модуль обработки сигналов DSCA45-01

частотыизолированныйна DIN-рейке

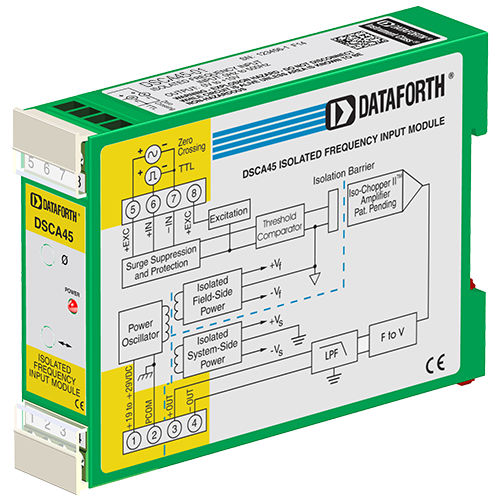

Каждый модуль частотного ввода DSCA45 обеспечивает один канал частотного ввода, который изолируется и преобразуется в стандартный аналоговый выход напряжения или тока. Входной сигнал частоты может быть сигналом уровня TTL или сигналом пересечения нуля. Клемма 7 (-IN) на клеммной колодке со стороны поля является "общим" или заземляющим соединением для входных сигналов. Сигнал ТТЛ подключается от клеммы 6 (+IN) к клемме 7 (-IN), а сигнал нулевого пересечения - от клеммы 5 (+EXC) к клемме 7 (-IN). Входные цепи для каждого из типов сигналов имеют встроенный гистерезис. Для срабатывания порогового компаратора входной сигнал должен полностью пересечь область гистерезиса. Для использования с датчиками типа "магнитный захват" или "контакт-замок" доступно возбуждение +5,1 В. Возбуждение подается на клемму 8 (-EXC) с возвратом на клемму 7 (-IN). Выход модуля - напряжение или ток. В моделях с токовым выходом специальное питание петли подается на клемму 3 (+OUT), а возврат петли - на клемму 4 (-OUT). Нагрузка со стороны системы может быть плавающей или заземленной.
