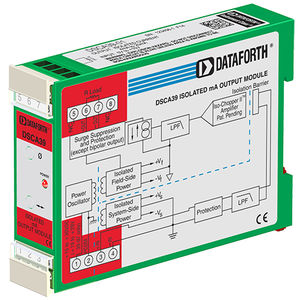

Выходной модуль обработки сигналов DSCA39-xx Series

токаизолированныйна DIN-рейке

Каждый модуль токового выхода DSCA39 обеспечивает один канал аналогового выхода. Входной сигнал буферизируется, изолируется, фильтруется и преобразуется в однополярный или биполярный токовый выход. Фильтрация сигнала осуществляется с помощью пятиполюсного фильтра, обеспечивающего ослабление на 100 дБ на декаду выше 1 кГц. Сглаживающий полюс расположен на системной стороне изолирующего барьера, а остальные четыре полюса - на полевой стороне. После начальной фильтрации со стороны системы входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Специальные выходные цепи обеспечивают защиту от случайного подключения напряжения сети до 240 В переменного тока и от переходных процессов, как определено в ANSI/IEEE C37.90.1. Защитные цепи также присутствуют на входных клеммах сигнала и питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии закреплены на модуле с помощью винтовых клемм, которые находятся в сменных клеммных блоках для облегчения сборки и реконфигурации системы. Модули обладают отличной стабильностью во времени и не требуют повторной калибровки, однако настройки нуля и диапазона регулируются в пределах ±5% для ситуаций, когда требуется точная настройка. Регулировки осуществляются с помощью потенциометров, расположенных под наклейкой на передней панели, и являются неинтерактивными для простоты использования.
