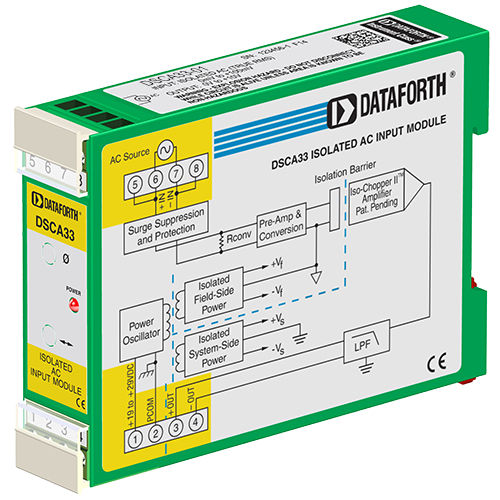

Входной модуль обработки сигналов DSCA33-01

изолированныйна DIN-рейкеTrue RMS

Каждый модуль ввода DSCA33 True RMS обеспечивает один канал входного сигнала переменного тока, который преобразуется в значение постоянного тока True RMS, фильтруется, изолируется, усиливается и преобразуется в стандартное напряжение или ток процесса на выходе. Входной сигнал напряжения или тока поля обрабатывается через предварительный усилитель переменного тока и преобразователь среднеквадратичного значения на стороне поля изолирующего барьера. Преобразованный сигнал постоянного тока затем фильтруется и измельчается запатентованной схемой измельчителя и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Компьютерная схема восстанавливает, фильтрует и преобразует сигнал в стандартные выходные сигналы. Выходы модулей могут быть как по напряжению, так и по току. Для моделей с токовым выходом на клемме 3 (+OUT) имеется специальная петля питания, а возврат петли расположен на клемме 4 (-OUT). Нагрузка со стороны системы может быть плавающей или заземленной. Специальные входные цепи обеспечивают защиту от случайного подключения напряжения сети до 480 В переменного тока и от переходных процессов, как определено в ANSI/IEEE C37.90.1. Защитные цепи также присутствуют на выходных клеммах сигнала и входных клеммах питания для защиты от переходных процессов и реверса питания. Сигнальные и силовые линии крепятся к модулю с помощью винтовых клемм, которые представляют собой сменные клеммные блоки для облегчения сборки и реконфигурации системы. Модули DSCA33 обладают отличной стабильностью во времени и не требуют повторной калибровки, однако настройки нуля и диапазона регулируются, что позволяет использовать их в ситуациях, когда требуется точная настройка. Регулировки осуществляются с помощью потенциометров, расположенных под наклейкой на передней панели, и являются неинтерактивными для простоты использования.
