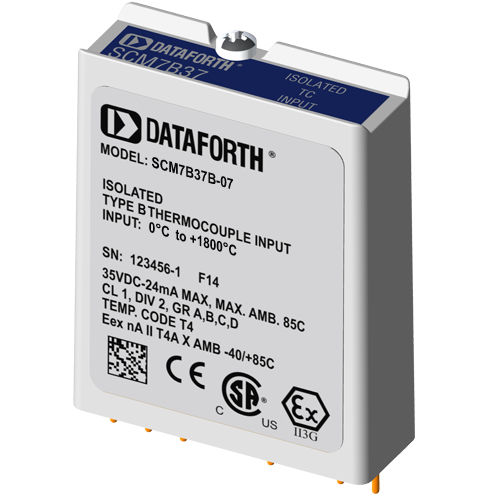

Входной модуль для термопары SCM7B37B-07

изолированный

Нелинейные модули SCM7B37 принимают одноканальный входной сигнал от термопар типа J, K, T, E, R, S или B. Сигнал фильтруется, изолируется, усиливается и преобразуется в аналоговое напряжение высокого уровня для вывода в систему управления процессом. Компенсация холодного спая (CJC) осуществляется с помощью термистора NTC (см. раздел "Дополнительные номера деталей SCM7B" для P/N и AN701 для получения дополнительной информации), установленного снаружи под клеммной колодкой на задней панели (рис. 1). Обнаружение разомкнутой термопары повышается с помощью источника тока 30 нА во входной цепи. В этих модулях используется пятиполюсная фильтрация для максимизации временной и частотной характеристики за счет использования преимуществ характеристик Томсона (Бесселя) и Баттерворта. Один полюс фильтра находится на полевой стороне изолирующего барьера; четыре - на стороне системы управления процессом. После первоначальной фильтрации со стороны поля входной сигнал измельчается с помощью фирменной схемы чоппера и передается через разделительный барьер трансформатора, подавляя передачу скачков и перенапряжений общего режима. Затем сигнал реконструируется и фильтруется для вывода в систему управления процессом.
