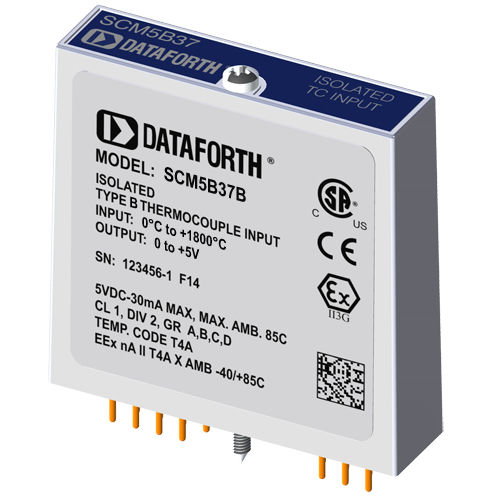

Входной модуль для термопары SCM7B37B

Каждый модуль нелинейного ввода термопары SCM5B37 обеспечивает один канал ввода термопары, который фильтруется, изолируется, усиливается и преобразуется в аналоговый выход напряжения высокого уровня. Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям совместно использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть плавающей до ±50 В от Power Common, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. SCM5B37 может взаимодействовать с девятью стандартными промышленными типами термопар: J, K, T, E, R, S, C, N и B. Соответствующий выходной сигнал работает в диапазоне от 0 до +5 В. Каждый модуль имеет компенсацию холодного спая для коррекции паразитных термопар, образованных проводом термопары и винтовыми клеммами на монтажной панели. Обнаружение открытой термопары в верхнем масштабе обеспечивается внутренним подтягивающим резистором. Индикация понижения шкалы может быть реализована путем установки внешнего резистора 47 М Ом с допуском ±20% между винтовыми клеммами 1 и 3 на задней панели SCMPB01/02/03/04/05/06/07. Фильтрация сигнала осуществляется с помощью шестиполюсного фильтра, который обеспечивает 95 дБ подавления нормального режима на частоте 60 Гц и 90 дБ на частоте 50 Гц. Два полюса этого фильтра находятся на стороне поля изолирующего барьера, а остальные четыре - на стороне компьютера.
