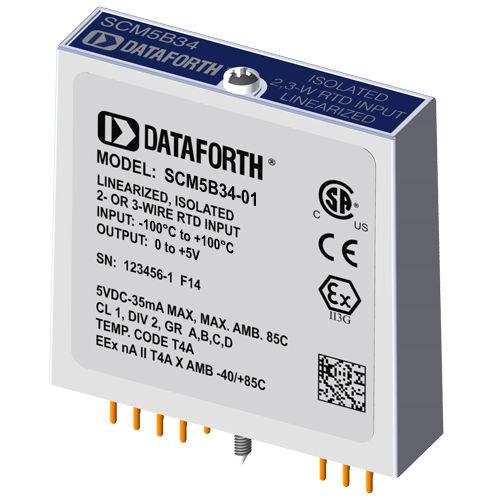

Входной модуль для RTD SCM5B34-01

изолированный

Каждый модуль ввода RTD SCM5B34 обеспечивает один канал ввода RTD, который фильтруется, изолируется, усиливается, линеаризуется и преобразуется в аналоговый выход напряжения высокого уровня. Этот выход напряжения управляется логическим переключателем, что позволяет этим модулям использовать общую аналоговую шину без внешних мультиплексоров. Модули SCM5B разработаны с полностью изолированной схемой на стороне компьютера, которая может быть подключена к напряжению ±50 В от общего вывода питания, вывод 16. Такая полная изоляция означает, что для правильной работы выходного переключателя не требуется соединения между I/O Common и Power Common. При желании выходной переключатель может быть включен постоянно, просто подключив вывод 22, вывод Read-Enable, к выводу 19 I/O Common. Возбуждение ТДС обеспечивается от модуля двумя согласованными источниками тока. При использовании трехпроводного ТДС этот метод позволяет протекать одинаковому току в каждом выводе ТДС, что нивелирует влияние сопротивлений выводов. Токи возбуждения очень малы (0,25 мА для 100 Ом Pt и 120 Ом Ni, и 1,0 мА для 10 Ом Cu), что минимизирует саморазогрев ТДС. Фильтрация сигнала осуществляется с помощью шестиполюсного фильтра, который обеспечивает 95 дБ подавления нормального режима на частоте 60 Гц и 90 дБ на частоте 50 Гц. Два полюса этого фильтра находятся на стороне поля изолирующего барьера, а остальные четыре - на стороне компьютера. После первоначальной фильтрации со стороны поля входной сигнал измельчается фирменной схемой чоппера. Изоляция обеспечивается трансформаторной связью, опять же с использованием запатентованной технологии, подавляющей передачу скачков или перенапряжений общего режима. Питание модуля осуществляется от +5 В постоянного тока, ±5%.
