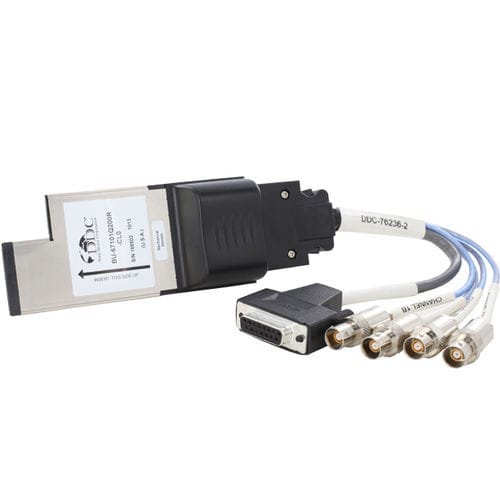

Интерфейсная плата CompactPCI Express BU-67101Q

для авиационной электроникипромышленнаяMIL-STD-1553

BU-67101Q - это устройство ExpressCard/54, предназначенное для сопряжения с шиной данных MIL-STD-1553. Имеется до двух двойных резервированных каналов MIL-STD-1553, работающих в режимах контроллера шины (BC) или Multi-RT (от 0 до 31). Каждый режим имеет возможность одновременной работы монитора шины (MT). Плата также содержит два цифровых дискретных входа/выхода, два дискретных входа/выхода авионики (+35 В), вход временного кода IRIG-B и вход тактового генератора временной метки. Интерфейс, используемый в этой плате, представляет собой архитектуру AceXtreme® компании DDC, являющуюся продолжением проверенного в эксплуатации семейства продуктов 1553 Enhanced Mini-ACE. Карта включает программное обеспечение серии BU-69092SX, которое представляет собой набор средств разработки программного обеспечения (SDK) DDC AceXtreme® C по стандарту MIL-STD-1553. Он поддерживает все режимы работы (BC, Multi-RT, MT), включая примеры исходного кода и подробную документацию. Дополнительные пакеты программного обеспечения включают графический анализатор/симулятор BusTrACEr 1553, программное обеспечение для анализа и моделирования шин авионики dataSIMS Real-Time, а также полнофункциональный пакет LabVIEW и LabVIEW Real-Time. ПРИМЕНЕНИЯ Карта BU-67101Q MIL-STD-1553 ExpressCard подходит для широкого спектра приложений, включая, но не ограничиваясь, наземные испытания на уровне коробки, моделирование, портативное испытательное оборудование, испытания и диагностика на линии полета, разработка программного обеспечения, системная интеграция и отладка. Карта улучшает работу разработчиков, интеграторов, испытателей, полевого персонала и летно-испытательного состава благодаря расширенным возможностям 1553, доступным в портативном форм-факторе.
