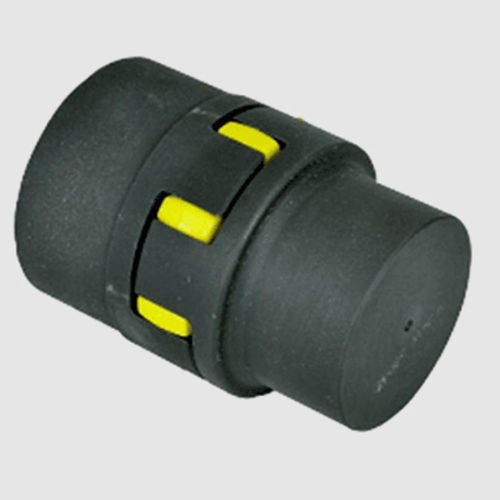

Муфта с эластомерным соединением GE series

шестеренчатаядля трансмиссиидля трансмиссионного вала

Муфты одинаково хорошо подходят для горизонтальных и вертикальных валов, обеспечивая надежную передачу мощности и поглощая крутильные, вибрационные и ударные нагрузки. Стандартное эластомерное кольцо представляет собой черную термопластичную резину твердостью 94 по Шору А, выбранную за ее устойчивость к износу, маслу, химикатам, озону и гидролизу, что делает ее пригодной для использования в тропическом климате. Стандартные муфты могут работать в среде с диапазоном температур от -40°C до +125°C и кратковременно выдерживать +150°C. Зубья зубчатого венца имеют эвольвентную форму для предотвращения высокой концентрации напряжений на редуцированных поверхностях, а также корончатую форму для предотвращения давления кромок на зубья. Круглые отверстия на каждой ступице обработаны с высокой точностью, чтобы обеспечить надежную передачу крутящего момента с минимальным люфтом. Для повышения жесткости на кручение предлагаются два альтернативных зубчатых венца, оба с твердостью 96 единиц по Шору; красный элемент из термопластичной резины и желтый полиуретановый элемент, рекомендуемый для алюминиевых ступиц. Муфты GE с гладким отверстием изготавливаются из двух материалов: чугуна класса 250 для обычных промышленных применений и алюминия, когда вес и инерционность должны быть минимальными. Предлагаются два типа ступиц: стиль 'A' с диаметром ступицы, уменьшенным ниже диаметра фланца для минимизации веса; и стиль 'B' с диаметром ступицы, практически равным диаметру фланца, для установки на валы большего диаметра электродвигателей и редукторов. Различные типы ступиц могут быть смешаны для соответствия различным требованиям к валам. Ступицы обозначаются максимальным отверстием, которое может быть использовано, и стилем ступицы, т.е. GE24A - это ступица типа 'A', рассчитанная на максимальный размер отверстия 24 мм. Втулки различных
