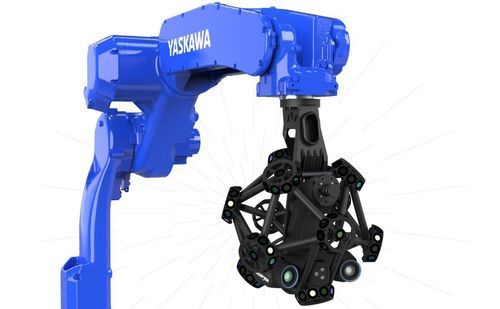

Машина для трехмерных измерений без рукава R-Series™

для сложных деталейдля использования в автомобиляхкромка

R-Series™ — семейство роботизированных оптических координатно-измерительных систем (КИМ) и готовых промышленных измерительных ячеек, разработанных для автоматизированного постового (inline) 3D-контроля качества в условиях производства. Сочетает роботизированные сканеры MetraSCAN 3D-R™ и высокопроизводительную измерительную ячейку CUBE‑R™, обеспечивая быстрые метрологические проверки непосредственно на производственном участке.

Основные решения

• MetraSCAN 3D-R™ — роботизированные оптические сканеры КИМ для автоматизированного контроля качества и инспекции на линии в серийном производстве.
• CUBE‑R™ — высокопроизводительная промышленная измерительная ячейка на базе MetraSCAN 3D-R; доступна в виде готовых решений в трёх стандартных моделях (M2™, M3™, M4™) и в модульных кастомных конфигурациях.

Ключевые преимущества и возможности

• Разработана для автоматизированного контроля качества и увеличения производительности: измерение большего числа размерных характеристик на большем количестве деталей без потери точности в цеховых условиях.
• Работа в цеху с динамической привязкой (оптический трекер C-Track) позволяет сканеру и деталям перемещаться при сохранении точности измерений и выравнивания.
• Высокоплотные, высокочастотные полно-полевые 3D-данные обеспечивают короткие циклы и позволяют измерять сотни деталей в сутки.
• Оптимизировано для сложных поверхностей (блестящие, отражающие, с разными отделками) за счёт сочетания оптических и синих лазерных технологий; во многих случаях подготовка детали не требуется.
• Конфигурируемое и масштабируемое модульное портфолио: готовые модели M2/M3/M4 (поддержка деталей размером до 2 м, 3 м и 4 м соответственно) или полностью кастомные макеты и интеграции с индустриальными или коллаборативными роботами.
• Доступная автоматизация и оффлайн-программирование (модуль Automation в составе Creaform Metrology Suite), что позволяет не-экспертам разворачивать и эксплуатировать автоматизированные контрольные ячейки.
• Сертифицированные и трассируемые результаты: ссылки на VDI/VDE 2634 Part 3, ISO 10360 и аккредитация лаборатории по ISO/IEC 17025 для лабораторных испытаний и приёмочных тестов.

Варианты продукции и основные модели

• CUBE‑R M Series (M2™, M3™, M4™) — модульные измерительные ячейки для разных диапазонов размеров деталей; рассчитаны на готовые или адаптированные решения автоматизации.
• MetraSCAN‑R BLACK™|Elite — 45 лазерных линий, большое поле зрения, скорость измерения ~1 800 000 измерений/с, область сканирования ~310 x 350 мм; оптимизирован для компонентов с множеством геометрий и сложных сборок.
• MetraSCAN‑R BLACK™|Elite HD — 69 лазерных линий, повышенное разрешение и скорость измерения до ~3 000 000 измерений/с, область сканирования ~190 x 170 мм; ориентирован на высокоточные измерения листовых и автомобильных деталей.

Аксессуары и дополнения, представленные на странице

• Съёмная монтажная плита — паллеты, совместимые с погрузчиком, для предзагрузки деталей и оснастки, обеспечивающие быстрые замены и минимальные простои.
• Набор для защищённого удалённого доступа — встроенные камеры и средства подключения для безопасного удалённого устранения неполадок и активации поддержки на объекте.
• Система позиционирования Virtek Iris™ 3D — проецируемые лазерные шаблоны для точного выравнивания деталей и оснастки на столе.
• Productivity Kit — параллелит сканирование и обработку данных, обеспечивая непрерывное сканирование и сокращая время простоя при обработке данных.

Характеристики / технические спецификации

• Цеховая точность (динамическая привязка): 0,025 мм (0,0009 in).
• Объёмная точность (указана в описании продукта): 0,078 мм (0,0031 in) (на странице также приведены сравнительные значения по моделям).
• Высокое разрешение (лучшее разрешение измерения): 0,015 мм (0,0006 in) для варианта Elite HD; 0,025 мм для варианта Elite.
• Скорость измерения: до 3 000 000 измерений/с (MetraSCAN‑R BLACK|Elite HD); 1 800 000 измерений/с для MetraSCAN‑R BLACK|Elite.
• Примеры области сканирования: Elite — ~310 x 350 мм (12,2 x 13,8 in); Elite HD — ~190 x 170 мм (7,5 x 6,7 in).
• Источник света / лазерные линии: Elite — 45 лазерных линий; Elite HD — 69 лазерных линий.
• Стандарты и аккредитации: VDI/VDE 2634 Part 3 для приёмочных испытаний; ссылка на ISO 10360; аккредитованная лаборатория ISO/IEC 17025:2017.
