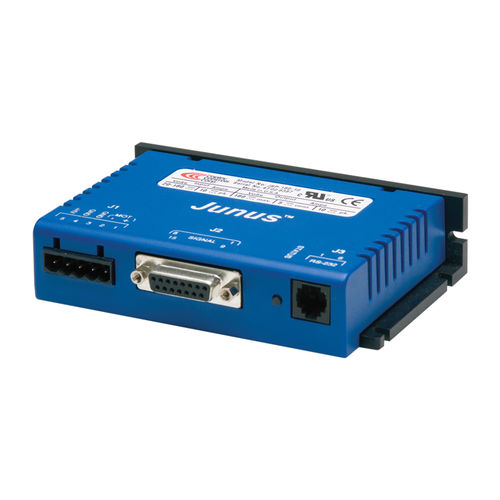

Сервовариатор DC Junus JSP series

цифровойRS-232с контролем крутящего момента

Панель JSP управляет щеточными двигателями в режиме крутящего момента и скорости. JSP принимает как аналоговые, так и ШИМ-команды. Обратная связь по скорости без датчиков поступает от обратного ЭМП двигателя. Спецификации ПОСТОЯННЫЙ ТОК 5A МИТЕЛЬНАЯ КУРЕНЬ 10A ПОДДЕРЖКА ВОЛЬТАЖА 20-90 В ПОСТ. ТОКА ДИМЕНСИИ 130 x 82 x 31 мм ЦИФРОВЫЕ ПОЛОЖЕНИЯ 5 ДИСКРЕТНЫЕ ВЫХОДЫ 1 ФЕДБАК Back-EMF КОМАНДНЫЙ ИНТЕРФЕЙС аналоговый, ШИМ ОКРУЖАЮЩАЯ СРЕДА Коммерческий сайт Режимы управления - Скорость, крутящий момент Командный интерфейс - ±10В команда скорости/торка - команда ШИМ скорость/торк Сообщения - RS232 Обратная связь - Back-EMF (режим скорости) Вход/выход - цифровой - 5 входов, 1 выход Размеры: мм [в] - 130 x 82 x 31 [5,1 x 3,2 x 1,2] ОПИСАНИЕ Цифровой сервоусилитель Junus™ обеспечивает 100%-ное цифровое управление щеточными электродвигателями постоянного тока в панельном монтаже с опциями питания ±15 Объемов постоянного тока и ±30 Объемов постоянного тока от +20 В пост. тока до +180 В пост. тока. Режим крутящего момента работает с популярными позиционными регуляторами, которые используют ПИД-фильтры для закрытия позиционной петли. Бездатчиковое управление скоростью работает с регуляторами контура позиционирования, которые выводят только сигнал ошибки позиционирования, такой как ПЛК. Настройка выполняется быстро и автоматически с помощью программного обеспечения CME 2™, работающего под ОС Windows®. CME 2™ связывается с Junus™ по каналу RS-232 для полной настройки усилителя. Автоматическая настройка алгоритмов в CME 2™ косая настройка времени для быстрого ввода системы в эксплуатацию путем автоматизации настройки тока и петли скорости. Мощный осциллограф и генератор сигналов отображают характеристики усилителя для последующей точной настройки. Параметры управления усилителем сохраняются в энергонезависимой флэш-памяти. Производители комплектного оборудования могут провести инвентаризацию одной детали и сконфигурировать усилители на месте на каждой оси в машине.
