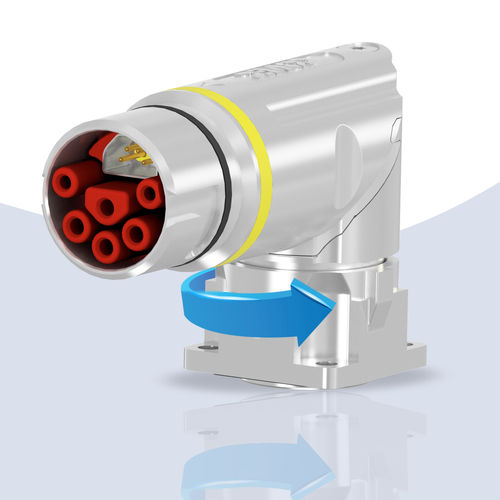

Гибридный соединитель

Ethernetс байонетным замкомгерметичный

Обзор гибридных соединителей CONEC Гибридные разъемы CONEC вскоре будут сертифицированы в соответствии со стандартом IEC 61076-2-118. При традиционном подключении двигателей, сервоприводов или линейных блоков/приводов время и затраты на прокладку кабелей, техническое обслуживание и диагностику очень высоки. Для питания и управления каждым отдельным двигателем используются отдельные кабели из распределительного шкафа. Такая процедура не только занимает много места, но и приводит к большим затратам. В новой серии CONEC была разработана компактная гибридная система разъемов, объединяющая питание и передачу данных в одном разъеме. Эта технология эквивалентна современным технологиям соединения и интерфейсной проводки. В зависимости от области применения предлагаются четыре типоразмера - B12, B17, B23 и B40. В то время как количество контактов и допустимое напряжение зависят от типоразмера, экранированная на 360° жила данных всегда одинакова и предназначена для промышленного Ethernet Cat 5 с сечением провода AWG22. CONEC представляет эту гибридную систему разъемов в виде разъемов с накладным кабелем, разъемов, устанавливаемых на месте, а также розеток для установки на стороне устройства. Каждое расположение контактов имеет не менее 2 различных кодировок - оптически обозначенных кольцами разного цвета. Таким образом, неправильное подключение в различных приложениях невозможно. Розетки выпускаются в различных вариантах корпуса для монтажа на передней и задней панели, а высота установки может быть как снаружи, так и внутри корпуса. Таким образом, можно реализовать децентрализованные электрические цепи как с топологией Daisy Chain, так и без нее с экономичным решением на одном кабеле.
