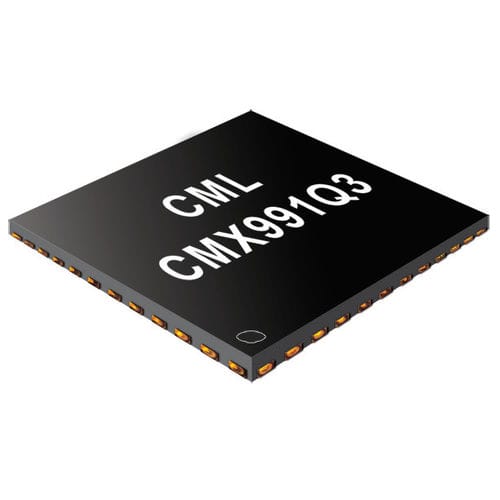

Приемопередатчик радио CMX991
интегральная схемавысокоэффективныйполудуплексный

приемопередатчик радио
приемопередатчик радио
приемопередатчик радио
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Сеть
радио
Другие характеристики
интегральная схема, высокоэффективный, полудуплексный

Описание

CMX991 - это однокристальный высокопроизводительный и недорогой квадратурный радиочастотный приемопередатчик, который обеспечивает основные функции, необходимые для реализации полнофункционального радиопередатчика и приемника. Он работает в диапазоне от 100 МГц до 1 ГГц, а его архитектура I/Q поддерживает несколько типов модуляции и полос пропускания в одном радиоприемнике. В полудуплексном CMX991 интегрированы модуляторы Tx, демодуляторы Rx, подсистемы IF PLL и IF VCO для минимизации внешних цепей, необходимых при реализации полной микросхемы радиочастотного трансивера. Выбираемые пользователем режимы соответствуют различным требованиям приложений. Tx тракт включает I/Q модулятор для точной генерации модуляции на частоте ПЧ, которая затем может быть преобразована в конечную частоту РФ с помощью встроенной системы повышающего преобразователя с отклонением изображения. Выход ПЧ I/Q модулятора также доступен для преобразования в РФ с помощью внешних схем, если это необходимо. Тракт Rx включает встроенный смеситель 1-го Rx, имеющий два выхода для поддержки двух вариантов внешних фильтров 1-й ПЧ, затем встроенный входной MUX 2:1, за которым следуют функции VGA и измерения уровня широкополосного сигнала для поддержки реализации АРУ. Сигнал 1-й ПЧ затем либо демодулируется I/Q в нулевую ПЧ, либо смешивается с выходом низкой ПЧ. CMX991 обеспечивает дифференциальный и односторонний выход Rx и дифференциальные усилители для гибкого формирования сигнала. Высокопроизводительный (от 100 МГц до 1 ГГц) радиочастотный трансивер Полудуплексная работа Rx: - РЧ смеситель с выбором выхода - Выбор входа 1-й ПЧ - Усилитель 1-й ПЧ с переменным коэффициентом усиления (VGA) - Индикатор уровня сигнала 1-й ПЧ (SLI) - Двухрежимный демодулятор - Нулевая ПЧ I/Q с дифференциальными выходами - Выбираемые выходы ПЧ (450 кГц или 455 кГц) Tx: - I/Q модулятор в ПЧ

---
