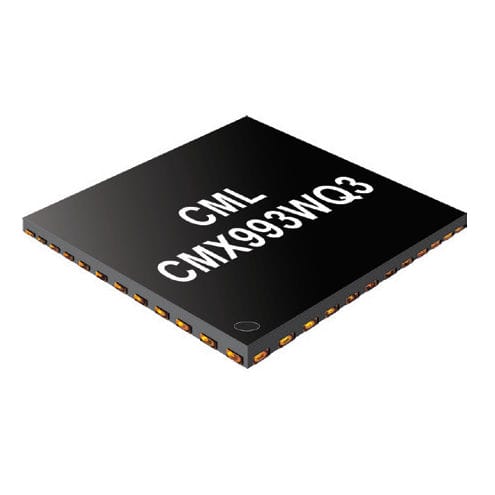

Беспроводной радиопередатчик CMX993

РЧдля передачи данныхдля управления

Две отдельные высокопроизводительные ИС квадратурного модулятора ВЧ: стандартная CMX993 и широкополосный вариант CMX993W. CMX993 и CMX993W - это интегрированные низковольтные IQ-модуляторы, подходящие для использования в приложениях, работающих в диапазоне от 30 МГц до 1000 МГц. В устройство интегрированы два согласованных двухбалансных смесителя, управляемых от буферизованного и квадратурно разделенного местного генератора. Частота LO делится на коэффициент 2 или 4. Смесители образуют векторный модулятор I/Q с программируемыми ступенями усиления, обеспечивающими регулировку усиления до 30 дБ с шагом 2,5 дБ. Для конфигурирования пользователем предусмотрены некоммутируемые дифференциальные усилители низкой частоты. Они могут быть использованы для реализации таких функций, как фильтрация, преобразование дифференциального сигнала в односторонний и сдвиг уровня. Цифровой интерфейс управления C-BUS (интерфейс, совместимый с SPI™) позволяет регулировать усиление, а также управлять питанием отдельных внутренних блоков для оптимизации производительности системы. Интерфейс C-BUS работает от собственной области питания, что позволяет подключать устройство к устройствам базовой полосы с различным напряжением. Устройства CMX993 и CMX993W поставляются в оптимизированном для радиочастот корпусе VQFN. Высокопроизводительный (от 30 МГц до 1 ГГц) ВЧ модулятор I/Q модулятор Широкополосный коэффициент шума: -148 дБ/Гц Шумовой порог: -155 дБм/Гц Программируемый диапазон выходного усиления 30 дБ Выходная мощность: +3 дБм (PEP) Низкие требования к управлению LO: -15 дБм CMX993W - версия с широкой полосой пропускания (полоса пропускания I/Q >50 МГц) Некоммутируемые усилители для фильтрации и сопряжения Последовательный интерфейс управления/данных C-BUS (совместимый с SPI) APCO P25, беспроводные данные ISM передатчики Модуляторы цифрового ТВ/КАТВ Беспроводные локальные сети, локальные шлейфы Модуляторы ПЧ или ВЧ
