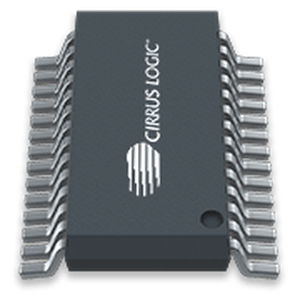

CS4271 - это высокоинтегрированный аудиокодек, использующий архитектуру с односторонним входом и дифференциальным выходом для обеспечения высокой аналоговой производительности и максимальной гибкости системы благодаря встроенному генератору, регулятору громкости выхода с плавным нарастанием и переходом через ноль, выбираемой характеристике цифрового фильтра и встроенным сдвигателям уровня для прямого подключения к логическим уровням от 2,5 В до 5 В. Встроенный в микросхему генератор устраняет необходимость во внешнем кристаллическом генераторе, что позволяет снизить общую стоимость конструкции и сэкономить место на печатной плате. CS4271 автоматически использует встроенный генератор при отсутствии основного тактового генератора, что упрощает проектирование системы.
Характеристики
Полноценный стереокодек
24-битное преобразование
Частота дискретизации системы до 192 кГц
динамический диапазон АЦП 108 дБ
114 дБ Динамический диапазон цифро-аналогового преобразователя
-98 дБ АЦП/-105 дБ ЦАП THD+N
Цифровая регулировка громкости выходного сигнала с плавным нарастанием
Цифровой фильтр с низкой задержкой
Выбираемая характеристика цифрового фильтра
Калибровка фильтра высоких частот или смещения по постоянному току
Архитектура одностороннего входа
Архитектура дифференциального выхода
Встроенный генератор
Поддерживает работу в основном или вторичном режиме
аналоговый источник питания 5 В
3.цифровой источник питания 3 В или 5 В
Поддержка прямого интерфейса с логическими уровнями от 2,5 В до 5,0 В
Совместимость по площади с CS4272
Корпус: 28-контактный TSSOP; бессвинцовая сборка
Доступность в потребительском и автомобильном классах D
---
