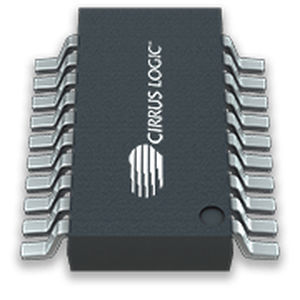

Цифровой преобразователь CS552 series

для измеренийс напорным насосомпоследовательный

Высокоинтегрированные аналого-цифровые преобразователи семейства CS5521/22/23/24/28, выполненные по технологии Delta Sigma, используют метод зарядового баланса для достижения 16- (CS5521/23) и 24-разрядных (CS5522/24/28) характеристик. АЦП выпускаются в виде 2-канальных (CS5521/22), 4-канальных (CS5523/24) или 8-канальных (CS5528) устройств. Каждый из них имеет низкий входной ток и стабилизированный чоппером инструментальный усилитель. Для выбора диапазонов входного сигнала 25 мВ, 55 мВ, 100 мВ, 1 В, 2,5 В и 5 В в состав АЦП входит PGA (усилитель с программируемым коэффициентом усиления). Для работы с наземными термопарами в устройствах предусмотрен преобразователь зарядового насоса, который обеспечивает отрицательное напряжение смещения для усилителей на кристалле. Кроме того, в состав устройств входит дельта-сигма модулятор четвертого порядка, а затем цифровой фильтр, обеспечивающий восемь выбираемых частот выходных слов. Цифровые фильтры рассчитаны на выход на полную точность в течение одного цикла преобразования, а при работе с частотой следования слов менее 30 Гц они подавляют помехи как 50 Гц, так и 60 Гц. Эти приборы, работающие от одного источника питания, являются идеальным решением для измерения изолированных и неизолированных сигналов низкого уровня в системах управления технологическими процессами. Особенности Низкий входной ток (100 пА) и стабилизированный чоппером инструментальный усилитель Масштабируемый размах входного сигнала (биполярный/ униполярный) 2.5 В VREF: 25 мВ, 55 мВ, 100 мВ, 1 В, 2,5 В, 5 В Внешний: 10 В, 100 В Широкий диапазон входного сигнала VREF (от 1 В до 5 В) Дельта-сигма АЦП четвертого порядка Простой в использовании 3-проводной порт последовательного интерфейса Программируемый/автоматический секвенсор каналов с FIFO данных преобразования (первый вошел/первый вышел) Доступные калибровочные регистры для каждого канала Совместимость с SPI™ и Microwire™ Системная и самокалибровка
