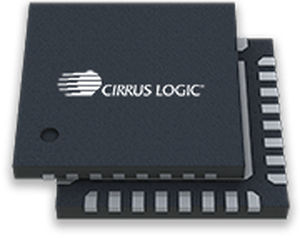

CS5302P входит в новую серию профессиональных аудиопреобразователей, призванных обеспечить максимально прозрачное преобразование звука в рамках одного устройства, простого в использовании и интеграции. CS5302P - это высокопроизводительный двухканальный АЦП с 32-разрядным разрешением, поддерживающий дифференциальный аналоговый вход и 32-разрядный цифровой выход через последовательный аудиопорт (ASP) с частотой дискретизации до 768 кГц. В CS5302P используется многобитный сигма-дельта модулятор 5-го порядка с последующей цифровой фильтрацией и децимацией. Это обеспечивает динамический диапазон более 126 дБ и THD+N менее -110 дБ. Устройство может питаться от одной шины и управляться с помощью аппаратных выводов, I2C или SPI, что делает его гибким и простым в интеграции. Это, а также новая функция гибридной регулировки усиления, разработанная компанией Cirrus, делает CS5302P идеальным решением для цифровых микшерных пультов, DAW-интерфейсов, процессоров эффектов и аудио/видеоприемников.
Характеристики
Высокопроизводительный двухканальный АЦП
Дифференциальная аналоговая архитектура
32-разрядная цифровая архитектура высокого разрешения
Цифровые фильтры с малой задержкой и цифровая регулировка громкости
PLL поддерживает ряд внешних опорных системных часов
Синхронная работа с несколькими устройствами
Синхронизированное управление коэффициентом усиления внешнего предусилителя
Частота дискретизации последовательного аудиопорта (ASP) до 768 кГц
Форматы данных I2S, с левым выравниванием и TDM
Режимы аппаратного и программного управления
Аппаратное управление, не требующее участия главного процессора
Порт управления I2C до 1 МГц
Порт управления SPI до 24 МГц
Работа от одного источника питания при напряжении 3,3 В
Поддержка дискретных входов/выходов 1,8-3,3 В
---
