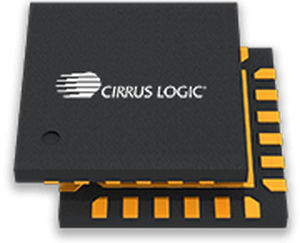

Цифровой чип CS5463

для измерения мощности

CS5463 позволяет производителям цифровых измерителей мощности создавать высокоточные и экономически эффективные решения для передовых измерений мощности. Эта ИС представляет собой интегрированное устройство для измерения мощности, объединяющее два дельта-сигма АЦП, высокоскоростные функции расчета мощности и последовательный интерфейс на одном кристалле. Дополнительные функции включают калибровку по переменному и постоянному току, расширенную фазовую компенсацию и три конфигурируемых выходных вывода энергии. Разработанная для бытовых однофазных или промышленных трехфазных измерителей мощности, микросхема точно измеряет мгновенный ток и напряжение, а также рассчитывает мгновенную мощность, IRMS и VRMS, реальную мощность, кажущуюся мощность, реактивную мощность, основную мощность, гармоническую мощность, коэффициент мощности и частоту сети. CS5463 легко разрабатывается как совместимая по выводам модернизация популярных CS5460A и CS5461A от Cirrus Logic. Он сохраняет все функциональные возможности своих предшественников, но при этом обеспечивает дополнительные вычисления и функциональность. Для связи с микроконтроллером ИС оснащена двунаправленным последовательным интерфейсом, который инициализируется и полностью функционирует после сброса. CS5463 может подключаться к недорогим шунтирующим резисторам или трансформаторам для измерения тока и к резистивному делителю или потенциальному трансформатору для измерения напряжения. CS5463 обеспечивает точные измерения потребляемой мощности и идеально подходит для электронных измерителей мощности. Характеристики Линейность данных об энергии: +0,1% от показаний в динамическом диапазоне 1000:1 Функции на кристалле: Мгновенное напряжение, ток и мощность, IRMS и VRMS, средняя реальная/аварийная/реактивная мощность, фундаментальная мощность, гармоническая мощность, преобразование энергии в импульсы, коэффициент мощности
