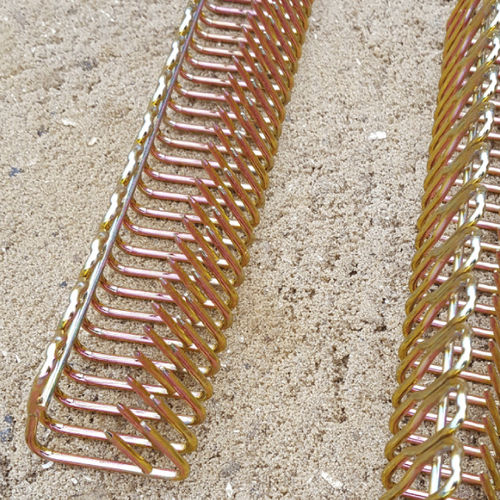

Гибкий замок для конвейерной ленты K20

для горного оборудованиядля цементаугольного порошка

СИСТЕМА К20 - СШИВКА КОНВЕЙЕРНОЙ ЛЕНТЫ ПРОВОЛОЧНЫМИ СКОБАМИ К27, К28 Проволочные скобы К20 тип К27, К28 предназначены для соединения конвейерных лент прочностью до 1000 Н/мм, толщиной от 7 до 13 мм с помощью механического рычажного устройства СКЛ20, СКЛ20 У Конструктивной особенностью механических соединителей серии К20 тип К27, К28 является способ соединения механического шарнира с конвейерной лентой с помощью четырехжальных стальных проволочных скоб малого диаметра, соединенных между собой в полосы длиной 200 мм при помощи проволочных перемычек. Такая конструкция обеспечивает щадящее влияние на корд конвейерной ленты и, как следствие, повышенную динамическую прочность стыкового соединения и минимальное воздействие стыка на футеровку барабана и элементы конструкции конвейера. Скобы К27, К28 изготовлены из специальной стальной проволоки с антикоррозионным покрытием Разъемные соединители системы К20 выпускаются двух типов: тип К27 для лент толщиной 7-11 мм тип К28 для лент толщиной 8-13 мм Разъемные соединители К27, К28 запрессовываются в концы стыкуемых лент при помощи специального рычажного устройства, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. скобы одного конца ленты помещаются между скобами другого, а внутрь петель вводится соединительный стержень К20. Инструкция по соединению конвейерной ленты механическими разъемными соединителями К27, К28 с помощью рычажного устройства СКЛ20 Начинают стыковку с подготовки ленты, которая заключается в выравнивании торца стыкуемой ленты под прямым углом. Для этого, при помощи специального угольника СКЛ20 и ножа, обрезают край обоих концов стыкуемой ленты под прямым углом.
