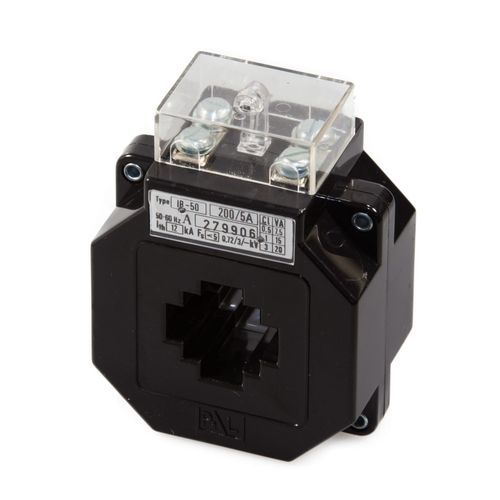

Трансформатор тока IB-50

для измерениясухойвнутренний

ЗАЩИТНЫЙ ТРАНСФОРМАТОР ТОКА Размеры - 105 x 76 x 50 мм Первичная шина - 30 х 10 мм Круглый проводник - ⌀ 23 мм В то время как измерительные трансформаторы тока используются для выхода в насыщение выше номинального диапазона тока (показанного в коэффициенте ограничения избыточного тока FS) для предотвращения увеличения вторичного тока в случае неисправности системы (например, первичного короткого замыкания) и для защиты оборудования во вторичной цепи, защитные ТТ используются для выхода в насыщение далеко от номинального диапазона тока, чтобы защитить распределительные устройства и т.д. с помощью реле расстояния, реле сверхтока и т.д. Номинальные классы точности - 5P и 10P. "P" означает "защита". Коэффициент ограничения тока превышения (в %) указан за классом точности. Это означает, например, 10P5, что если первичный ток в пять раз превышает номинальный, то отрицательное отклонение вторичного тока от теоретически вторичного тока, рассчитанного по коэффициенту, составляет не более 10%. Применение Защитные трансформаторы тока преобразуют переменный ток высокого значения в более низкий, пропорциональный, для защиты установки с помощью стандартных реле номинальных токов 5 или 1А. Эти трансформаторы тока подходят для использования внутри помещений в низковольтных сетях. Они изготовлены в соответствии со стандартами UNE-EN и IEC 61869-2.
