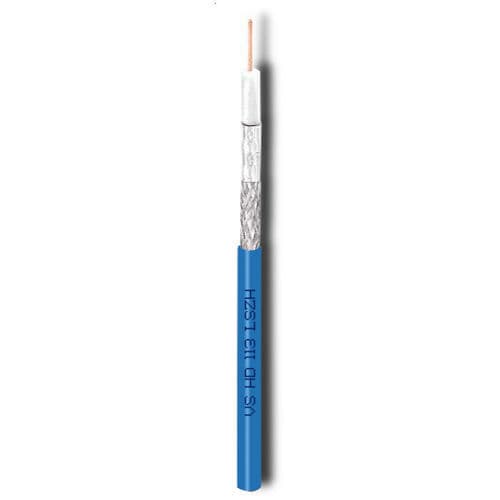

Коаксиальный электрический кабель VSHD113

аудио/видеоизолированныйс замедлителем пламени

- Класс CPR в соответствии с UE 305/2011 (DoP) : Dca s2, d2, a1 - Наличие: на складе - по стандарту: EN50117-9-1 - EN50117-10-1 - CEI-UNEL 36762 - Реакция на огонь: EN 50575 КОНСТРУКТИВНЫЕ ДАННЫЕ : - Внутренний проводник : Ø мм : 1,13 - материал : Cu - Диэлектрик : Ø мм : 4,80 - материал : PEG - Ламинат из фольги : материал : APA - Оплетка : материал : CuSn - Оптическое покрытие оплетки : % : 72 - Диаметр над оплеткой : Ø мм : 5,30 - Внешняя оболочка : Ø мм : 6,6 - материал : LSZH ФИЗИЧЕСКИЕ ДАННЫЕ : - Содержание меди : кг/км : 19,2 - Вес кабеля : кг/км : 45,0 - Минимальный радиус изгиба x 1/n : мм : 35/70 - Макс. прочность на разрыв : N : 150 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ : - Импеданс: Ом: 75±3@200 МГц - Емкость (@1кГц) : пФ/м : 52 ± 2 - Коэффициент скорости : % : 85 - Затухание (при 20°C) : - на 2 МГц : дБ/100м : 1,0 - на 3 МГц: дБ/100м: 1,2 - на 4 МГц: дБ/100м: 1,4 - на 5 МГц: дБ/100м: 1,6 - на 200 МГц: дБ/100м: 8,0 - на 862 МГц : дБ/100м : 17,1 - Структурные возвратные потери (SRL) : - на 5 - 470 МГц : дБ : >30 - на 470 - 1000 МГц : дБ : >28 - на частотах 1000 - 2000 МГц : дБ : >26 - на частотах 2000 - 3000 МГц : дБ : >22 - Импеданс передачи (Zt) : Класс : A - 5 - 30 МГц : мОм/м : 95 - при 1000 - 2000 МГц : дБ : >85 - при 2000 - 3000 МГц : дБ : >75 - Сопротивление проводника постоянного тока внутри/вне : Ом/км : 18,0 / 13,9 - Сопротивление шлейфа: Ом/км: 31,9 - Напряжение изоляции оболочки (искровое испытание) : кВ : 3,0 - Максимальный ток (Ieff) : A : 8 - Максимальный рабочий диапазон - аналоговый/цифровой : м : 1500 / 300
