- Класс CPR в соответствии с UE 305/2011 (DoP) : Fca
- Доступность: по требованию
- в соответствии со стандартом: EN 50117-2-3
- Реакция на огонь: EN50575

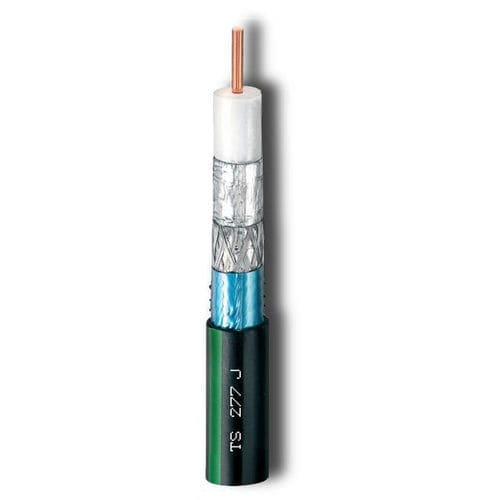

КОНСТРУКТИВНЫЕ ДАННЫЕ :
- Внутренний проводник : Ø мм : 2,77
- материал : CCA
- Диэлектрик : Ø мм : 11,50
- материал : PEG
- Ламинат из фольги : материал : APAS
- Оплетка: материал: Al
- Оптическое покрытие оплетки : % : 61
- Диаметр над оплеткой : Ø мм : 12,36
- Пленочная фольга : материал : AP
- Внешняя оболочка : Ø мм : 15,3
- материал : PE
ФИЗИЧЕСКИЕ ДАННЫЕ :
- Вес кабеля : кг/км : 125,2
- Минимальный радиус изгиба x 1/n : мм : 200
- Макс. прочность на разрыв : N : 800
ЭЛЕКТРИЧЕСКИЕ ДАННЫЕ :
- Импеданс: Ом: 75±2@200 МГц
- Емкость (@1кГц) : пФ/м : 52 ± 2
- Коэффициент скорости : % : 85
- Затухание (при 20°C) :
- на 5 МГц : дБ/100м : 0,8
- на 10 МГц: дБ/100м: 1,1
- при 30 МГц: дБ/100м: 1,4
- при 50 МГц: дБ/100м: 1,8
- на 200 МГц: дБ/100м: 3,5
- на 300 МГц: дБ/100м: 4,3
- на 470 МГц: дБ/100м: 5,5
- на 862 МГц: дБ/100м: 7,7
- на 1000 МГц: дБ/100м: 8,4
- на 1750 МГц: дБ/100м: 11,4
- на 2150 МГц: дБ/100м: 12,8
- на 2400 МГц: дБ/100м: 13,6
- на 3000 МГц : дБ/100м : 15,4
- Структурные возвратные потери (SRL) :
- на 5 - 470 МГц : дБ : >25
- на 470 - 1000 МГц : дБ : >24
- на частотах 1000 - 2000 МГц : дБ : >23
- на частотах 2000 - 3000 МГц : дБ : >22
- Экранирующее затухание (SA) : Класс: A++
- на частотах 30 - 1000 МГц : дБ : >105
- на частотах 1000 - 2000 МГц: дБ: >95
- на частотах 2000 - 3000 МГц: дБ: >85
- Сопротивление проводника постоянного тока внутри/вне : Ом/км : 4,9 / 4,4
- Сопротивление шлейфа: Ом/км: 9,3
- Напряжение изоляции оболочки (искровое испытание) : кВ : 8,0
- Максимальный ток (Ieff) : A : 20
---
