Стенд для испытаний тормозов, подвеска, проскальзывание для легковых автомобилей CAP20000

роликовый

Обзор

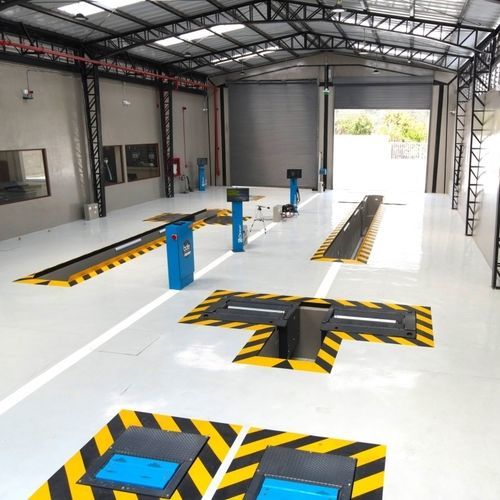

CAP20000 — это комплектная линия для технического осмотра автомобилей, предназначенная для централизованного сбора измерений и управления проверками тормозов, подвески, схождения, выбросов и регулировки фар. Линия включает комбинированный газоанализатор и дымомер, тормозной стенд, стенд подвески, прибор для измерения схождения и тестер фар с 22” сенсорным тотемом и ПО S9010NC.

Ключевые особенности

• Интегрированные испытания: тормоза, подвеска, схождение, выбросы и освещение
• Централизованный интерфейс с единым дистанционным управлением
• Модульная конфигурация под тип транспортного средства и нормативы
• Удалённое обслуживание и простая вводка в эксплуатацию
• Компактный эргономичный тотем с 22” сенсорным экраном

Тормозной стенд

• Габариты: 232 x 69 x 28 см
• Рама: оцинкованная сталь
• Макс. нагрузка: 4 т на ось
• Мощность: 4 кВт (ABM Germany)
• Скорость испытания: 5 км/ч
• Диапазон измерений: 0–750 daN
• Проход торможения: 80–220 см
• Валы: алюминиевый эпоксид с высокой адгезией
• Шагомер: беспроводной (Bluetooth)
• Питание: 230/400 В, 50 Гц

Стенд подвески

• Габариты: 232 x 43 x 28 см
• Рама: оцинкованная сталь
• Частота: 0–25 Гц
• Макс. нагрузка: 4 т на ось
• Мощность: 3 кВт
• Метод испытания: EUSAMA, фазовый сдвиг
• Проход подвесок: 80–280 см
• Питание: 230/400 В, 50 Гц

Прибор для измерения схождения

• Габариты: 45 x 52 x 7 см
• Рама: оцинкованная сталь
• Диапазон измерений: ±20 м/км
• Макс. нагрузка: 4 т на ось

Интерфейс (тотем)

• Компактный эргономичный тотем
• Питание: 230/400 В, 50 Гц
• ПК: 22” сенсорный экран | OS WN
• ПО: Technical Control Procedure S9010NC

Газоанализатор (бензин & LPG)

• Двойной режим: диагностика и техосмотр
• Измеряет: HC, CO, CO2
• Предварительный прогрев: < 9 мин при 0°C (1 мин минимум)
• Рабочая температура: -10°C до 55°C
• Время отклика: < 5 с для CO, CO2, HC
• Атмосферное давление: 750–1150 mBar
• Коэффициент Lambda: 0–9.99

Дымомер (дизель)

• Автоматическое обнуление и калибровка
• Диапазон измерений: (не указан)
• Питание: 230 В

Тестер фар

• Вес: 25 кг
• Габариты: 590 x 670 x 1850 мм
• Аккумулятор: 10 ч автономной работы, быстрая зарядка
• Измеряет: вертикальный угол, боковой угол, интенсивность, ослепление
• Порты связи: USB, RJ45, RS232, Wi‑Fi
• Вертикальная регулировка: -6/+6 % | Боковая: -10/+10 %
• Интенсивность: Lux 0–200 lx; Candela 0–12500 cd — точность Lux ±10%

Применение

• Периодический техосмотр: проверки соответствия тормозов, подвески, схождения, выбросов и регулировки фар
• Ремонтные мастерские и гаражи: измерения для обслуживания и диагностики
• Производители: функциональные проверки на сборочной линии и при валидации

Технические характеристики

• Полный комплект: газоанализатор & дымомер, тормозной стенд, стенд подвески, прибор схождения, тестер фар, 22” тотем и ПО S9010NC
• Электроснабжение: 230/400 В, 50 Гц (в зависимости от конфигурации)
• Обслуживание: удалённая диагностика и обновления для всей линии

Опции & аксессуары

• Опции тормозного стенда: CAP9000-RF, CAP9000-RFE, CAP9010 series, CAP9010-PED Bluetooth шагомер, CAP9010-FWD версия 4x4
• Измерительные модули: CAP8533/CAP8520 RPM & температура, CAP1330 ИК зонд, CAP1220/1221 BT приём/передача
• Подключение дымомера & аксессуары: CAP3030ZEZ1/ZE2 коллекторы, PRO3030ZE50 удлинение, кронштейны и мобильные основания
