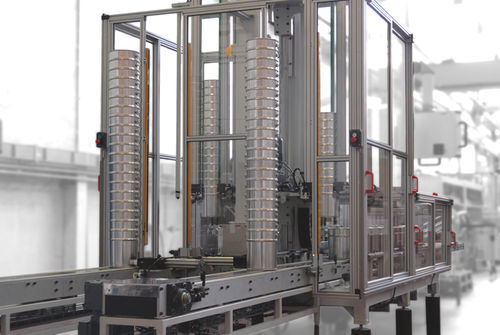

Штабелер со стопкоукладчиком

ведрас сервоприводомполностью автоматический

Обзор
Производственная линия по выпуску банок/ведер обычно завершается операциями штабелирования и паллетирования. Для линий сборки ведер Sabatier штабелёр Bodypack принимает ведра с входного конвейера и передаёт их на индексирующую станцию для постоянной ориентации ведер и боковых ручек. Блок формирует устойчивые стопки конических ведер, готовые к дальнейшей паллетизации. В качестве интегратора полных решений Sabatier устанавливает надёжные системы паллетирования от проверенных сторонних поставщиков.

Функции и преимущества — Bodypack Stackер

• Входной конвейер с индексирующей станцией для обеспечения согласованной ориентации ведер и боковых ручек
• Штабелирование конических ведер для формирования аккуратных, транспортируемых стопок, готовых к паллетированию
• Централизованное управление с хранением рецептов и синхронизированными серводвигателями
• Полностью автоматическая регулировка высоты каждой станции; параметры высоты сохраняются в рецептах для быстрой переналадки
• Полностью электрическое перемещение: отсутствие гидравлического масла и снижение потребления электроэнергии на 20%–50% по сравнению с гидравлическими машинами

Универсальность — совместимые типы ведер и ручек

• Basic curl профиль
• Curl-crushing профиль
• Tulip профиль
• Металлические скобы
• Пластиковые скобы
• Металлические ручки
• Только ушки

Современное управление
Единая централизованная сенсорная панель для управления, настройки и хранения рецептов. Все оси синхронизированы и приводятся в движение сервоприводами. Обслуживание и диагностика доступны с панели. Режим микрохода (inching) упрощает обслуживание и поиск неисправностей. Доступ по VPN для удалённой поддержки доступен.

Полностью автоматическая регулировка высоты
Каждая станция выполняет автоматическую регулировку высоты за считанные секунды. Разные наборы параметров высоты сохраняются в рецептах для ускорения переналадки.

Полностью электрическое движение
Отсутствие гидравлики исключает риск загрязнения маслом и снижает энергопотребление на 20%–50% по сравнению с гидравлическими системами.

Индустрия 4.0
Удалённая помощь и отслеживание простоев через веб‑приложение SAB-LINK. С новыми машинами поставляется электронный каталог для упрощения идентификации запасных частей и доступа к технической документации.

Типы машин (примеры)
Bodypack 20 Stacker – Одна полоса | Макс. производительность [cpm]: 40 | Банка/ведро Ø [mm]: 240 – 328 | Company Brand: Sabatier
Bodypack 5 Stacker – Одна полоса | Макс. производительность [cpm]: 45 | Банка/ведро Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 5 Stacker – Две полосы | Макс. производительность [cpm]: 60 | Банка/ведро Ø [mm]: 150 – 200 | Company Brand: Sabatier
Bodypack 20 Stacker – Две полосы | Макс. производительность [cpm]: 50 | Банка/ведро Ø [mm]: 240 – 328 | Company Brand: Sabatier
Third Palletizer (примерная серия для паллетизаторов) | Company Brand: сторонние поставщики паллетизаторов

Технические характеристики

• Серии: Bodypack Stacker; Third Palletizer
• Управление: централизованный сенсорный экран, хранение рецептов, обслуживание & диагностика, удалённый доступ по VPN, режим микрохода
• Движение: полностью электрическое, серводвигатели, без гидравлического масла
• Автоматическая регулировка высоты: параметры сохраняются по рецепту для быстрой переналадки
• Диапазоны производительности (примеры): Bodypack 20 одна полоса – до 40 cpm; Bodypack 5 одна полоса – до 45 cpm; Bodypack 5 две полосы – до 60 cpm; Bodypack 20 две полосы – до 50 cpm
• Поддерживаемые диаметры (примеры): 150 – 328 мм Ø в зависимости от модели
• Совместимые типы ведер/ручек: basic curl, curl-crushing, tulip profile, металлические скобы, пластиковые скобы, металлические ручки, только ушки
• Экономия энергии: 20%–50% снижение потребления электроэнергии по сравнению с гидравлическими машинами
