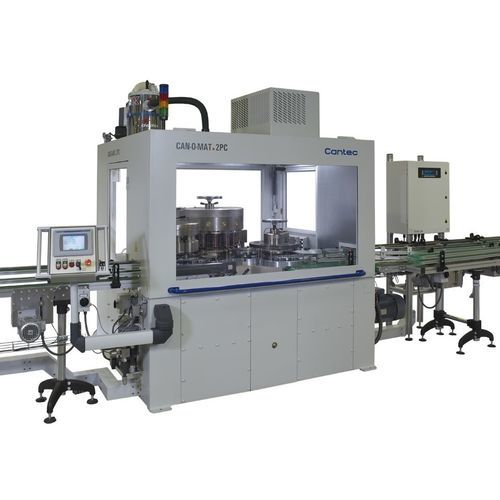

Формовочная линия для коробок консервов CAN-O-MAT 2PC

Обзор
CAN-O-MAT 2PC — модульная система формовки 2‑частных банок для DRD и DWI применений. Интегрирует операции формовки и световой проверки на компактной платформе с 1–4 конфигурируемыми станциями. Разработка и производство — Швейцария (Bergdietikon).

CAN-O-MAT 2PC — ключевая концепция
Платформа поддерживает до четырех технологических станций в одной машине, позволяя комбинировать штамповку, предвытяжку, окончательное вытягивание, тиснение, панелирование, обрезку и световую проверку в соответствии с требованиями к продукту и мощности. Подходит для круглых, конических, прямоугольных и иррегулярных корпусов.

Особенности и преимущества
Высокая скорость и точность
Все передачи, кулачки и сервооси синхронизированы; детали инструментов обработаны с жесткими допусками по форме и поверхности. В зависимости от варианта система обеспечивает до 1800 банок в минуту.

Модульность
Несколько вариантов станций позволяют реализовать более десяти компоновок для разных задач бэкэнда. Дополнительная комплектация или переналадка станций возможна для новых продуктов.

Гибкость
Неиспользуемые станции могут быть оснащены позже альтернативными процессными модулями, что обеспечивает поэтапные инвестиции и быстрые переналадки.

Безопасность и шумоподавление
Конструкция машины соответствует действующим нормам безопасности; режимы обслуживания и эксплуатации обеспечивают безопасный доступ. Интегрированная концепция снижения шума улучшает рабочую среду.

Soudronic Insights Ready
Базовая панель с ограниченным по времени отображением живой статистики производства на уровне машины и компонентов, включая:

• Состояние машины
• Эффективность
• Топ‑5 ошибок
• Счетчик производства
• Журнал событий

Опции и выбираемые модули

• Die necking — для обеспечения воспроизводимой геометрии горловины в конструкциях с горловиной и без.
• Spin flanging — для средних и тонких толщин; опции по материалу спина и активным приводам.
• Segment beading (A/B/C) — формование буртика rail‑to‑roll с жестким внутренним инструментом и технологией втулки для быстрых переналадок.
• Light testing — технология Sencon с зажимаемым датчиком и 360° освещением; включает самодиагностику и статистику.
• Infeed conveyor — PLC‑управляемая лента и шнек для надежной подачі на высокой скорости с контролем шага.
• Outfeed conveyor — PLC‑регулируемая скорость для интеграции с бэкэндом; прочная конструкция, низкое обслуживание.
• QC / конвейер выборочной проверки — выбираемые режимы отбора проб, линии дефекта и программируемые пороги.
• Постоянная фильтрация смазочного масла — повышает качество масла и снижает простои.
• Системы распыления масла и смазки фетровой лентой — стратегии смазки с минимальными остатками.
• Материалы и покрытия — инструменты из карбида/керамики, доступны покрытия CVD/PVD.
• Автоматическая регулировка высоты — моторизованный подъем для воспроизводимых и быстрых переналадок с управлением рецептурой.
• Система кондиционирования воздуха — контроль среды внутри защитного/шумозащитного кожуха при необходимости.
• Вертикальные подъемные двери — компактное решение для улучшенного доступа в условиях ограниченной площади.

Типы машин (сводка)

• CAN-O-MAT 2PC (Die necking) — Die necking — диаметр корпуса: 52–83 мм — высота: 60–150 мм — макс: 1800 cpm
• CAN-O-MAT 2PC (Spin flanging) — Spin flanging — диаметр корпуса: 52–83 мм — высота: 60–150 мм — макс: 1800 cpm
• CAN-O-MAT 2PC (Segment beading A) — Segment beading — диаметр корпуса: 52–83 мм — высота: до 115 мм — макс: 1800 cpm
• CAN-O-MAT 2PC (Segment beading B) — Segment beading — диаметр корпуса: 52–83 мм — высота: до 125 мм — макс: 1600 cpm
• CAN-O-MAT 2PC (Segment beading C) — Segment beading — диаметр корпуса: 52–83 мм — высота: до 150 мм — макс: 1400 cpm
• CAN-O-MAT 2PC (Light testing) — Light testing — диаметр корпуса: 52–83 мм — высота: 60–150 мм — макс: 1800 cpm

Технические характеристики

• Серии / Модели: UNIPRESS UP + UNIPRESS RPT; CAN-O-MAT 2PC
• Производительность: CAN-O-MAT 2PC до 1800 cpm в зависимости от типа
• Возможность UNIPRESS: до 750 cpm (UNIPRESS UP + RPT)
• Диапазоны диаметров: тип. 50–99 мм (UNIPRESS); 52–83 мм (CAN-O-MAT)
• Прямоугольные размеры (UNIPRESS): 60×40 – 155×85 мм
• Диапазоны высот: до 55 мм (UNIPRESS); до 150 мм (варианты CAN-O-MAT)
• Усилие пресса: до 800 kN (спецификация UNIPRESS)
• Размер листа макс/мин (UNIPRESS): макс 1100 x 1100 мм, мин 650 x 650 мм
• Примеры толщин: Fe 0.14 – 0.25 мм; Al 0.15 – 0.35 мм
• Шпиндели: тип. 10 / 14 (варианты CAN-O-MAT)
• Оснастка и материалы: элементы инструмента из карбида или керамики; покрытия CVD/PVD доступны
• Проектирование и производство: швейцарский завод (Bergdietikon)
