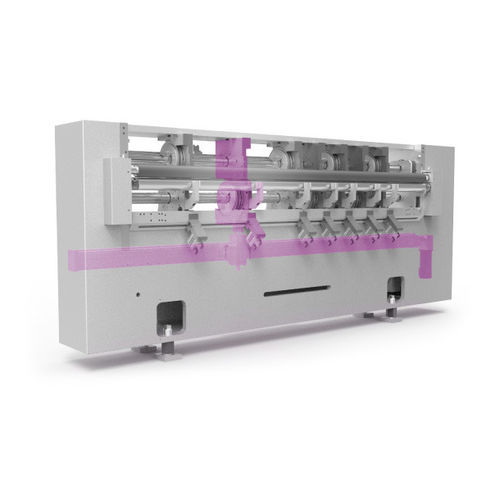

Резательный станок для алюминиевого листа PowerCUT series

листовойавтоматический

Обзор
По показателям универсальности, точности, надежности и скорости производства наши слиттеры не имеют равных. В типичной производственной линии по изготовлению корпуса банки слиттер является первым этапом процесса. Он разрезает печатные и лакированные металлические листы на заготовки корпуса требуемого размера. Добавление устройства передачи стопки заготовок дополнительно повышает эффективность слиттера. Наши слиттеры изготавливаются по индивидуальному заказу нашей итальянской аффилированной компанией Ocsam Cepak s.r.l и швейцарской Can Man AG. Они особо прочны, обеспечивают простую и быструю переналадку под разные форматы заготовок и гарантируют исключительно высокую точность.

Серии (выборочно)

• TSN — Ориентация: Производительность. Производительность [листов/мин]: 10 – 50. Диапазон диаметров [мм]: 45 – 370. Ширина листа [мм]: 550 – 1200. Длина листа [мм]: 550 – 1200. Толщина листа [мм]: 0.10 – 0.40. Полосы: 1 – 7.
• PowerCUT — Ориентация: Гибкость. Производительность [листов/мин]: 10 – 40. Диапазон диаметров [мм]: 45 – 370. Ширина листа [мм]: 550 – 1200. Длина листа [мм]: 550 – 1200. Толщина листа [мм]: 0.10 – 0.40. Полосы: 1 – 7.
• Single Slitter — Ориентация: Гибкость. Производительность [листов/мин]: 10 – 50. Ширина листа [мм]: 550 – 1200. Длина листа [мм]: 550 – 1200. Толщина листа [мм]: 0.12 – 0.40. Полосы: 1 – 12.
• Guillotine Slitter — Ориентация: Гибкость. Производительность [листов/мин]: 5 – 30. Ширина листа [мм]: 650 – 1150. Длина листа [мм]: 450 – 1100. Толщина листа [мм]: 0.14 – 0.40. Полосы: 2 – 20.

Особенности и преимущества — PowerCUT
Моноблочные режущие головки BIG8
Нов разработанные крупногабаритные режущие элементы, интегрированные в сверхточные корпуса, теперь подлежат повторной заточке и позволяют выполнить смену формата за считанные минуты благодаря полностью автоматической системе позиционирования.

Superflex
PowerCUT доступен в 3 версиях: Classic (обе операции резки выполняются механически зажатыми режущими элементами MAWAG), Flex (быстрая переналадка для высотной резки с моноблочными режущими головками BIG8) и Superflex (обе операции оснащены полностью автоматическими режущими головками BIG8).

Революционный метод правки
Новоразработанный стол 2 способен обрабатывать большинство размеров листов со скоростью 40 листов в минуту; улучшенная обработка снижает вмятины на тонком и мягком материале.

Повреждение листа исключено
Постоянное направляющее устройство для листов; исключены падающие планки, ступенчатые пластины, направляющие пальцы подачи и chaindogs. Магнитные конвейеры обеспечивают плавную и безопасную транспортировку листов, полос и заготовок.

Робот для шлифовки
Автономный робот для заточки ножей — безопасная полностью автоматическая система с вытяжкой для шлифовальной пыли; оператор устанавливает узел шлифовки, покидает зону опасности и запускает автоматический процесс.

Безопасность и доступность
Интегрированное сканирующее устройство безопасности с двумя регулируемыми зонами сканирования для срабатывания предупреждения (пауза) или экстренной остановки, что позволяет избежать громоздких кожухов и одновременно обеспечить безопасность.

Сокращение объема обрезков на 80 %
Обрезные резаки измельчают полосы обрезков для предотвращения jamming; остаточные обрезки остаются небольшими и управляемыми; опционально доступен магнитный конвейер для обрезков.

Готовность к Soudronic Insights
Базовая панель с ограниченным по времени набором статистики производства в реальном времени на уровне машины и компонентов:

• Состояние машины
• Эффективность
• Статистика топ-5 ошибок
• Счетчик производства
• Журнал событий

Типы машин — примеры
PowerCUT SuperFLEX
Производительность: До 40 листов/мин
Диаметр [мм]: 45 – 370
Ширина листа [мм]: 550 – 1200
Длина листа [мм]: 550 – 1200
Толщина листа [мм]: 0.10 – 0.40
Полосы: 1 – 7
Мин. высота заготовки: 50 мм с классическими роликовыми ножами (52 / 56 мм с моноблочными режущими головками BIG8)
Смена формата Ø: Полностью автоматическая с моноблочными режущими головками BIG8
Смена формата по высоте: Полностью автоматическая с моноблочными режущими головками BIG8, без учета приемника заготовок
Смена формата (машина, без ножей): 10 минут
Настройка ножей: 8 мин / классическая пара ножей; 0 мин / при автоматическом BIG8
Смена приемника заготовок: 10 – 20 мин в зависимости от числа режущих головок
Электропитание: 3 x 400 V + заземление, 50 / 60 Hz
Предохранители и мощность: 3 x 25 A, 7 kVA
Давление воздуха и потребление: 6 bar, 45 m³/h

PowerCUT FLEX
Производительность: До 40 листов/мин
Диаметр [мм]: 45 – 370
Ширина листа [мм]: 550 – 1200
Длина листа [мм]: 550 – 1200
Толщина листа [мм]: 0.10 – 0.40
Полосы: 1 – 7
Мин. высота заготовки: 50 мм с классическими роликовыми ножами (52 / 56 мм с моноблочными режущими головками BIG8)
Смена формата Ø: 8 минут на классическую пару ножей
Смена формата по высоте: Полностью автоматическая с моноблочными режущими головками BIG8, без учета приемника заготовок
Смена формата (машина, без ножей): 10 минут
Смена приемника заготовок: 10 – 20 мин в зависимости от числа режущих головок
Электропитание: 3 x 400 V + заземление, 50 / 60 Hz
Предохранители и мощность: 3 x 25 A, 7 kVA
Давление воздуха и потребление: 6 bar, 45 m³/h

Аксессуары (выборочно)

• Цифровой блок регулировки роликовых ножей — точная, быстрая регулировка ножей для первой и второй операций резки.
• Шлифовальный станок для роликовых ножей — крепится на рамы слиттера для стационарного шлифования роликовых ножей; рекомендуется как минимум раз в год, чтобы избежать заусенцев и некорректных резов.
• Body Blank Measuring BBM 1250 — офлайн-измерение заготовок для обеспечения допусков резки.
• Конвейеры для обрезков (NTR 800, NTR 300) — ширины и конфигурации конвейеров для первой или второй операции резки; опции для обрезных ножей и приемников заготовок.
• Приводной роликовый конвейер — размещает готовые к резке листы с помощью погрузчика в даунстекер слиттера.

Технические характеристики

• Производительность (типичные диапазоны): 5 – 50 листов/мин в зависимости от серии и модели.
• Диапазон диаметров: 45 – 370 мм (в зависимости от серии).
• Ширина листа: 550 – 1200 мм (варьируется по модели).
• Длина листа: 450 – 1200 мм (варьируется по модели).
• Толщина листа: 0.10 – 0.40 мм (в зависимости от серии/модели).
• Число полос: 1 – 20 (в зависимости от типа машины; типичный PowerCUT: 1 – 7).
• Мин. высота заготовки: ~50 мм с классическими роликами; 52 / 56 мм с моноблочными режущими головками BIG8.
• Смена формата (машина без ножей): обычно 10 минут; замена пары ножей или полностью автоматическая смена BIG8 варьируются (0 мин при автоматическом BIG8 / 8 мин на классическую пару ножей).
• Электропитание: 3 x 400 V + заземление, 50 / 60 Hz (типично).
• Предохранители и мощность (пример): 3 x 25 A, ~7 kVA (типично для PowerCUT).
• Давление воздуха и потребление (типично): 6 bar, ~45 m³/h.
• Опции: моноблочные режущие головки BIG8 (переобрабатываемые, автоматическое позиционирование), магнитные конвейеры для бесцарапной обработки, обрезные ножи с сокращением объема обрезков, автономный шлифовальный робот, подключение Soudronic Insights для показателей производства в реальном времени.
