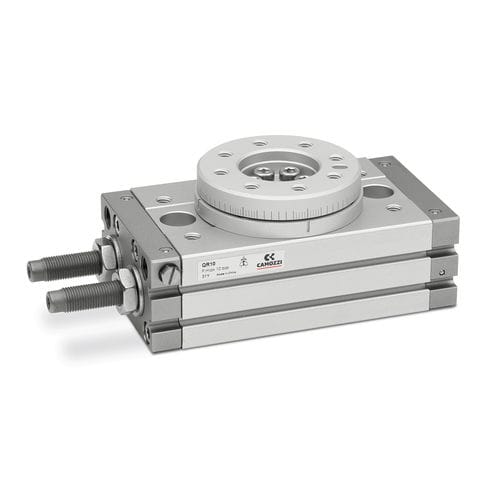

Ротационный привод QR
гидравлическийс шестерней и зубчато-реечной передачейс двойным поршнем

Ротационный привод - QR - CAMOZZI AUTOMATION - гидравлический / с шестерней и зубчато-реечной передачей / с двойным поршнем
Ротационный привод - QR - CAMOZZI AUTOMATION - гидравлический / с шестерней и зубчато-реечной передачей / с двойным поршнем
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Движение
ротационный
Тип
гидравлический
Технология
с шестерней и зубчато-реечной передачей, с двойным поршнем
Конфигурация
двойного действия
Материал
из алюминия, из стали
Другие характеристики
компактный, встроенный
Давление

МАКС.: 10 bar
(145,04 psi)

МИН.: 1 bar
(14,5 psi)

Диаметр стержня

7 mm, 10 mm, 20 mm, 30 mm, 50 mm
(0 in, 0 in, 1 in, 1 in, 2 in)

Угол вращения

МАКС.: 190 °

МИН.: 0 °

Температура окружающей среды

МАКС.: 70 °C
(158 °F)

МИН.: 0 °C
(32 °F)

Описание

Поворотные приводы серии QR представляют собой цилиндры с двойным поршнем, способные обеспечивать высокие крутящие моменты при высокой стабильности и точности вращательного движения. Угол поворота может быть легко установлен по желанию в диапазоне от 0° до 190° с помощью регулировочных болтов или гидравлических амортизаторов, расположенных с одной стороны поворотного стола. Использование амортизаторов позволяет гасить в два-пять раз больше кинетической энергии, чем при использовании регулировочных болтов. Поворотный стол компактен и позволяет непосредственно устанавливать груз. Компактная конструкция, легкость и простота сочетания с EOAT делают эти приводы особенно подходящими для использования в сборочном и упаковочном секторах, а также в любой сфере, где требуется перемещение, наклон или вращение объектов. Материалы - профиль, торцевые блоки и ротор = алюминий - стойка = сталь - шестерня = сталь - направляющее кольцо стойки = PTFE - уплотнения = NBR Тип крепления - с помощью винтов в центральном корпусе Минимальный угол поворота (с амортизатором) - 10 = 66°, 20 = 52°, 30 = 46°, 50 = 70° (при этих значениях вращение полностью амортизируется) Повторяемость - <0,2° Подшипники - шарикоподшипники Рабочее давление - 1 - 10бар, 1 - 7бар (для 7мм), 1-6бар (для версий с амортизатором) Жидкость - фильтрованный воздух класса 7.8.4 по стандарту ISO 8573-1. Если используется смазанный воздух, рекомендуется использовать масло ISOVG32. После применения смазка не должна прерываться.

---
