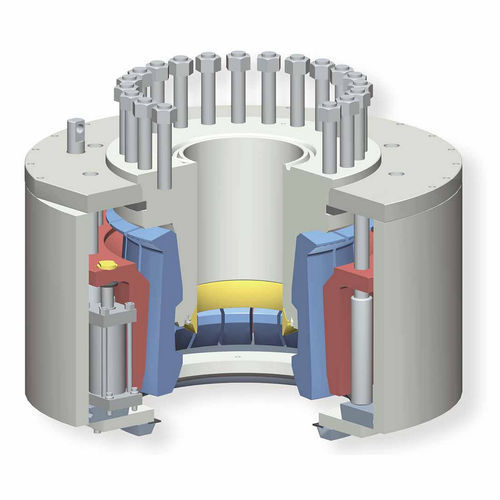

Подводный гидравлический соединитель 70

Цанговый соединитель модели 70 обеспечивает герметичное уплотнение, выдерживая изгибающие напряжения и разделяющие силы, возникающие в результате давления в скважине, натяжения стояка и движения емкости. Разъем модели 70 фиксируется на сопряженной втулке с помощью поворотных стопорных сегментов или пальцев, которые образуют воронку, направляющую разъем в нужное положение. Соединение приводится в действие гидравлическими цилиндрами, которые обеспечивают высокую предварительную нагрузку на зажим и усилие отпирания до 80% выше, чем усилие отпирания. Эти цилиндры легко ремонтируются или заменяются. Короткое проглатывание, конический профиль ступицы и надежная система разблокировки обеспечивают разъединение под углом до 30⁰. 25 углов на торцах сегментов хомута и большая рабочая поверхность поршня увеличивают усилие смыкания при заданном гидравлическом давлении. Технические характеристики -Предварительная нагрузка: до 245,000 фунтов/мин -Высота: 38,28 дюйма [972,31 мм] -Максимальный подводный диаметр устья скважины: 31,39 дюйма [797,31 мм] -Максимальный диаметр разъема: 64,00 дюйма [1625,60 мм] -Уплотнение "металл-металл" Прокладки AX входят в стандартную комплектацию -Доступна ручная перезагрузка
