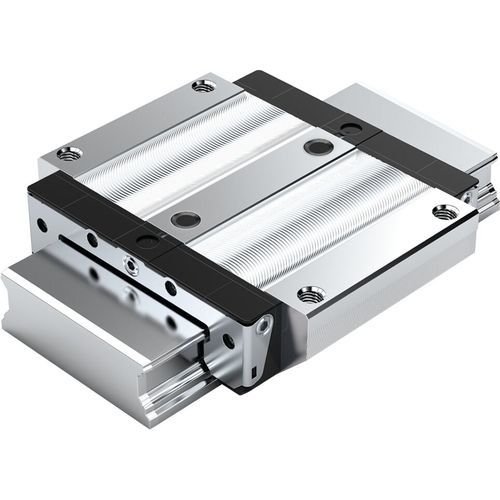

Шариковая линейная направляющая BNS series
25 мм20 мм35 мм

шариковая линейная направляющая
шариковая линейная направляющая
шариковая линейная направляющая
шариковая линейная направляющая
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Технология
шариковый
Размеры
25 мм, 20 мм, 35 мм
Другие характеристики
из стали, коррозионностойкий, высокоточный, широкий, из металла
Длина направляюшей

МИН.: 73 µm

МАКС.: 142 000 µm
(5,59 in)

Ширина направляющей

МИН.: 80 µm

МАКС.: 162 000 µm
(6,38 in)

Нагрузка

МИН.: 20 600 N

МАКС.: 126 000 N

Скорость

3 m/s, 5 m/s
(9,8 ft/s, 16,4 ft/s)

Ускорение

МИН.: 250 m/s²
(820,2 ft/s²)

МАКС.: 500 m/s²
(1 640,4 ft/s²)

Температура функционирования

МИН.: -10 °C
(14 °F)

МАКС.: 80 °C
(176 °F)

Размер

20 mm, 25 mm, 35 mm
(0,79 in, 0,98 in, 1,38 in)

Описание

Wózek kulkowy jest wysoce precyzyjny i wyróżnia się następującymi cechami produktowymi: Wielkość 20 Konstrukcja BNS: Szerokość = szeroka, długość = normalna, wysokość = standardowa Korpus wózka prowadzącego ze stali niskowęglowej CS Klasa napięcia wstępnego C0: Bez napięcia wstępnego Klasa dokładności N: Normalne Bez łańcucha kulkowego Smarowany wstępnie i konserwowany Smar do łożysk tocznych Dynalub 510 Bez nakładanego elementu z lewej (krawędź oporowa z przodu) Bez nakładanego elementu z prawej (krawędź oporowa z przodu) Proste przyłącze smarowania dołączane luzem Korpus wózka prowadzącego w wersji standardowej Długość całkowita wózka prowadzącego = 73,0 mm Zamienność: Wózek prowadzący i szyny prowadzące można dowolnie łączyć dla każdej dokładności. • Obszar zastosowania: Do wysokich momentów skręcających na szynie • Takie same nośności dla wszystkich czterech głównych kierunków ruchu • Możliwe długotrwałe smarowanie na wiele lat • Najlepsze wartości dynamiki • Elementy montowane można przykręcać do wózka kulkowego od góry i od dołu • Wysoka obciążalność momentem obrotowym • Zintegrowane kompletne uszczelnienie • Zwiększenie sztywności przy obciążeniu podnoszącym i bocznym dzięki dodatkowemu przykręceniu w dwóch otworach pośrodku wózka kulkowego • Pasuje do wszystkich szyn kulkowych BNS • Obszerny program osprzętu • Gwint mocujący po stronie czołowej, do wszystkich elementów montowanych • Przyłącze smarowania ze wszystkich stron, z gwintem metalowym • Niewielkie odchylenia pod ciężarem dzięki perfekcyjnej geometrii wlotu i dużej liczbie rolek • Najwyższa sztywność systemu dzięki wstępnie naprężonemu rozmieszczeniu O

Каталоги

Для этого товара не доступен ни один каталог.

Посмотреть все каталоги Bosch Rexroth - Linear Motion Technology
