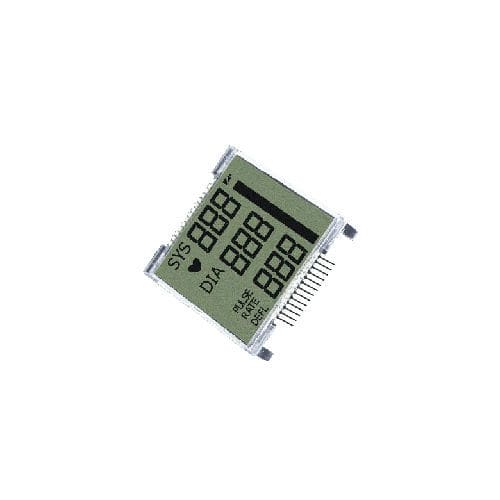

Информационное табло TN

с 3 линиями

TN дисплеи имеют 90° или меньше поворот (Вращение молекулы из одной плоскости дисплея на другой). Все пассивные прямого привода, активная матрица и наиболее пассивным низкого уровня (x 2 – x 32) мультиплексированных LCDs есть поворот 90°. Основные витой нематичного (TN) LCD состоит из слоя материала жидкий кристалл, поддерживаемых две стеклянные пластины. Жидкий кристалл материал представляет собой смесь молекул длинные, цилиндрической формы с различными электрическими и оптическими свойствами, в зависимости от направления. На внутренней поверхности стекла являются прозрачные электроды, которые узорной сформировать необходимый визуальный образ. Внутренние поверхности покрыты полимером, который втирается так, что жидкий кристалл материала на одной поверхности находится перпендикулярно к другой. Через фильм жидких кристаллов молекулы образуют 90° поворот. На внешней поверхности стекла, поляризаторы размещены так, что они параллельны жидкий кристалл ориентации и перпендикулярно друг другу. В положении «ВЫКЛ.» свет, попадающий первый поляризатор руководствуется твист слой жидких кристаллов для второй поляризатор, через который он передается. Когда ячейка находится под напряжением, материал LC выравнивается с электрического поля; свет, передаваемых через первый поляризатор блокируется второй поляризатор, образуя темное изображение. Эффект может обратить вспять, если поляризаторы расположены параллельно друг другу, и образуется светового изображения на темном фоне. Технология TN приходит в одном окраски; Это черные символы на сером фоне. Это наименее дорогих, но имеет низкий визуальное качество, главным образом в угол.
