Зажимной патрон для деталей для токарной обработки 4344-200-6 8"-5

стандартныйдля обрабатываемых деталейчетырехкулачковый

Обзор

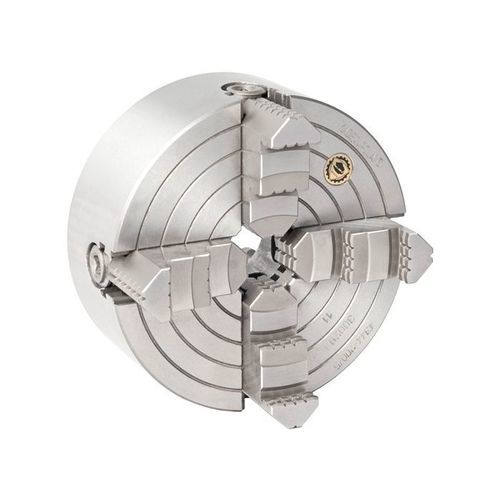

Чугунный независимый 4-кулачковый патрон с индивидуально настраиваемыми цельными кулачками. Серия 4344; доступен как 4344-200-6 (200 мм, конус 6) и 4344-8"-5 (8", конус 5). Крепление тип D (DIN 55029). Сквозное отверстие обеспечивает подачу штока. Класс точности: стандартный.

Применение
Подходит для токарных операций на промышленных станках и зажима валов и цилиндрических деталей. Доступны цельные и закалённые цельные кулачки для работы с различными диаметрами и материалами.

Вложения

• Страница каталога (754,95 kB)
• Технические данные (830,88 kB)
• Руководство по эксплуатации (8,49 MB)

Характеристики / Технические данные

• SKU (производитель): 354344080001
• SKU USA: 7-853-0836 (4344-200-6); 7-853-0835 (4344-8"-5)
• Типы изделий: 4344-200-6; 4344-8"-5
• Размеры: 200 мм; 8"
• Количество кулачков: 4
• Тип кулачков: Цельные кулачки; Закалённые цельные кулачки
• Крепление: Крепление тип D (DIN 55029)
• Единицы измерения: метрическая и дюймы
• Конусы: 6 (модель 200 мм); 5 (модель 8")
• Материал корпуса: Чугун
• Класс точности: Стандарт
• Сквозное отверстие: Да (поддерживает подачу штока)
• Увеличенная зажимная сила: Нет
• Патроны с большим сквозным отверстием: Нет
