Применение: позиционирование, регулируемое по одной оси, с червячным винтом для частой регулировки, для комбинации с нестандартными каретками, изготовленными заказчиком.

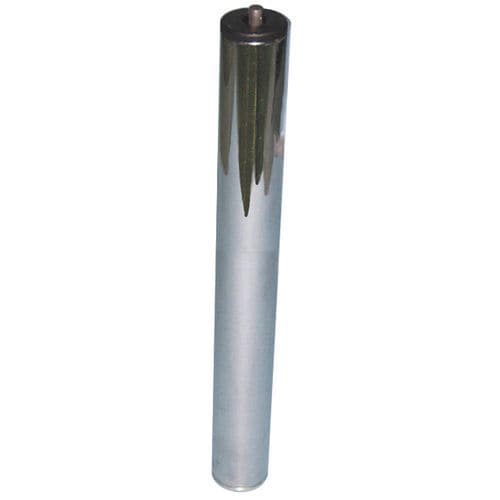

Состояние поставки: колонна из никелированной стали (электролитическое никелирование), трапеция или метрический винт (см. таблицу) и накидная гайка из полированной стали, подшипники скольжения из латуни или шарикоподшипники из стали (см. таблицу), 2 винта с внутренним шестигранником DIN 7984 M6x20 из оцинкованной стали.
Характеристики: Червячный винт Tr20, шаг 4 (1 оборот маховика = 4 линейных мм) или червячный винт M20, шаг 2,5 (1 оборот маховика = 2,5 линейных мм).
Точность позиционирования: ±0,3 мм/300 мм*.
Управление: STEP-BY-STEP (непрерывная работа запрещена).
Макс. 120 об/мин; макс. время: 1 (мин; коэффициент включения/выключения=1/10 (макс. 10%).
Разметка миллиметровой шкалы p. .
ПРЕДУПРЕЖДЕНИЯ
* указанная ТОЧНОСТЬ является теоретической. Точность зависит от фактических условий эксплуатации и зависит от точности кинематической цепи, состоящей из маховика/кривошипной рукоятки/комплекта счетчика оборотов или любых соединительных элементов, а также от характеристик системы контроля положения (энкодера и т.д.).
---
