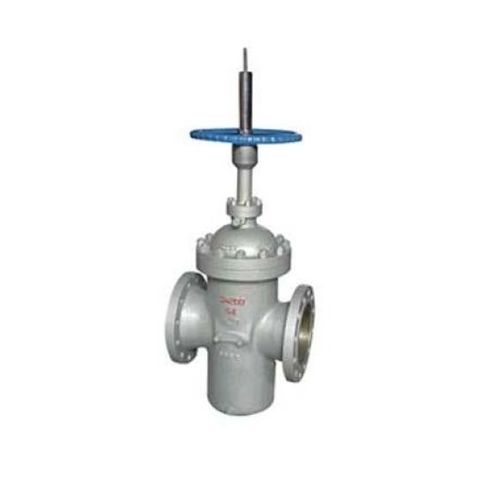

Клапан с плоской задвижкой
Тип продукта
Вкл/выкл. клапан
Тип клапана
Клапан с плоской задвижкой
Модель
Z43/44/48H(F)
Размер
NPS DN50~DN1200 48/2~NPS
Расчетная температура
-46℃~593℃ по материалу
Расчетное давление
CLASS 600~CLASS 2500/10Mpa~42Mpa
материал
A216 WCB, ВКК; A217 WC6,WC9,C5,C12,C12A,CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB, LCC; A494 CW-6MC,CU5MCuC,M35-1; A890 4A (CD3MN), 5A (CE3MN), 6A (CD3MWCuN); ASME B 148 C95800, C95500
Стандарт проектирования
АРМИЯ B16.34,API 6D
Лицом к лицу
ASME B16.10
Соединительный конец
АРМИЯ B16.5, АРМИЯ B16.47, АРМИЯ B16.25
Стандарт испытания
АПИ 598,ISO 5208
Операция
штурвал, червячное колесо, электрический, пневматический
Приложение
нефтяная, химическая промышленность
Герметизация
Мягкое уплотнение: PTFE,RPTFE,NELON, PEEK;
Металл в металл: STL,WC, CrC
Примечание 1
Сера согласно NACE MR 0175, утечка согласно ISO 15848-2.
---
