Профильная система из стали

модульнаяс быстрой установкойпроводящая электричество

Обзор
Модульная система трубчатых стеллажей из стали основана на круговых стальных трубах Ø28 мм и металлических соединителях. Система позволяет быстро собирать рабочие места, стеллажи, тележки для материалов и другое оборудование для бережливого производства в промышленной и логистической среде.

Области применения

• Рабочие места и сборочные столы

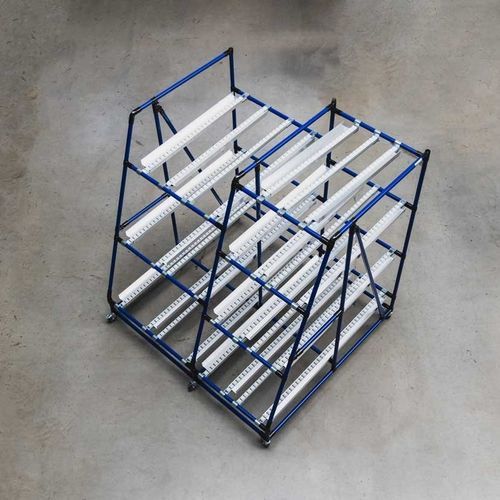

• Стеллажные системы и поточные стеллажи (FIFO)
• Транспортные и материальные тележки
• Роликовые/конвейерные решения и индивидуальные Lean-раскладки

Трубы (Ø28 мм)
Система построена вокруг круглых стальных труб с наружным диаметром 28 мм, доступных в нескольких вариантах и с различными покрытиями. Варианты включают DP, D-COAT, ECCO и SUS. Предлагаются разные цвета и варианты внутреннего диаметра. Некоторые варианты труб доступны в электропроводном исполнении для ESD-приложений.

Трубы D-COAT
Трубы D-COAT имеют пластиковое покрытие, обеспечивающее повышенную защиту от коррозии и позволяющее применять цветовую кодировку оборудования.

Трубы ECCO
Трубы ECCO оснащены высокопрочным порошковым покрытием, устойчивы к УФ, пригодны для повторного использования и переработки.

Трубы SUS
Трубы SUS имеют гладкую поверхность, похожую на нержавеющую сталь, хорошую коррозионную стойкость, высокую повторную пригодность и устойчивость к следам от зажима/контакта.

Соединители труб
Металлическая система соединителей обеспечивает стабильные конструкции. Соединители имеют специальный профиль захвата, дающий высокие усилия на выдергивание и удержание (> 80 kg). Один соединитель может удерживать до пяти труб. Доступные отделки: черное порошковое покрытие, белое цинкование (электропроводное, для ESD) и никелирование.

Дополнительные детали и аксессуары
Система поддерживает широкий набор аксессуаров для адаптации решений:

• Роликовые направляющие и роликовые транспортеры
• Отклоняющие соединители и C-рейки
• Шкивы для тросов, ограничители и направляющие
• Опорные элементы и колесики (подвижные/с фиксатором)
• Панели (столешницы, полки, перегородки) и перфорированные листы
• Светодиодное освещение рабочих мест
• Подъёмные системы для регулировки высоты
• Маркировка пола, коврики для рабочих мест, открытые ящики для хранения, маркировка

Ключевые характеристики

• Модульность: простая сборка и адаптация под рабочие процессы
• Простота и стабильность: проверенная система соединителей и прочные стальные трубы
• Совместимость: комбинируется с другими трубчатыми системами BeeWaTec (круглый алюминий, квадратные сталь/алюминий)
• Устойчивость: компоненты пригодны к повторному использованию и переработке, где применимо
• Варианты цвета и покрытий для идентификации и корпоративного стиля

Технические характеристики

• Наружный диаметр трубы: Ø28 мм
• Доступные типы труб: DP, D-COAT, ECCO, SUS (также DP и варианты с различными внутренними диаметрами)
• Покрытия/свойства: пластиковое покрытие (D-COAT), порошковое покрытие (ECCO), поверхность типа нержавеющей стали (SUS)
• ESD/электропроводные варианты труб и белоцинкованные соединители доступны
• Профиль захвата соединителей: очень высокие усилия на выдергивание/удержание (> 80 kg)
• Макс. число труб на соединитель: до 5 труб (в зависимости от типа)
• Доступные отделки соединителей: черное порошковое покрытие, белое цинкование, никелирование
• Свойства системы: модульная, совместимая с другими Stecksystemen, многоразовая и адаптируемая
