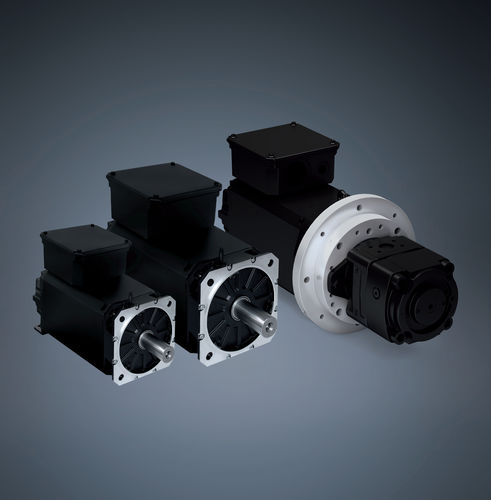

Трехфазовый серводвигатель DS2 series

синхронный400 ВIP54

Название двигателя для синхронных двигателей Baumüller - DS. "DS" означает немецкое название синхронного двигателя трехфазного тока ("Drehstrom-Synchronmotor"). Принцип работы синхронного двигателя трехфазного тока Это синхронный двигатель с постоянным возбуждением, так как магниты, приклеенные к ротору, создают постоянное магнитное поле (северный и южный полюса). При подаче тока на обмотки U, V и W в стойке (также называемой корпусом) этот ток создает магнитное поле вокруг обмоток. Это магнитное поле и постоянное магнитное поле ротора вызывают мгновенное притяжение между северным и южным полюсами и отталкивание одноименных полюсов. Это, в свою очередь, вызывает вращательное движение двигателя. В результате такой конструкции двигателя частота вращающегося поля корпуса и ротора всегда остается одинаковой. Поэтому она называется синхронной частотой вращающегося поля, а двигатель - синхронным двигателем. Напротив, частота корпуса и ротора асинхронного двигателя никогда не должна быть одинаковой. Поэтому частота вращающегося поля называется асинхронной, а двигатель - асинхронным. Анимация синхронного двигателя На анимации показана 3-фазная система обмоток. Для большей наглядности на рисунке вместо ротора показан простой постоянный магнит. Как только ток поступает в обмотки, в корпусе двигателя возникает вращающееся магнитное поле, как описано выше. Оно также проходит через постоянные магниты ротора, вызывая тем самым вращающий момент. Ротор совершает вращательное движение и следует за вращением магнитного поля.
