Горизонтальная фасовочная машина BF60C

автоматическаядля пищевой промышленности

Обзор продукта

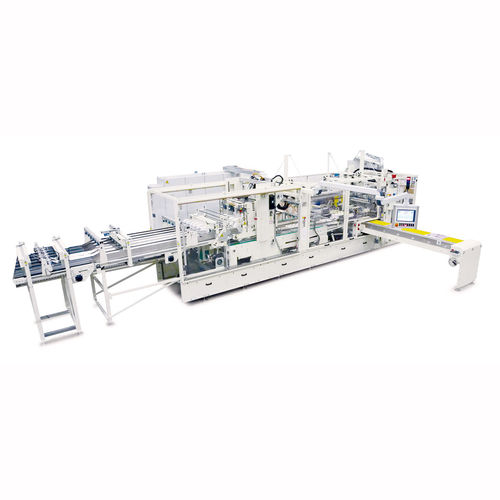

Фасовщик в пакет BF 60C от B&B Verpackungstechnik — автоматическая система пакетной упаковки для туалетной бумаги, сложенных C‑образно полотенец и кухонных рулонов. Модульная машина обеспечивает многорядную подачу (обычно 4 ряда), группирует изделия в заданные формования и вставляет их в готовые пакеты на викетах. Пакеты разъединяются и открываются вакуумными захватами, складываются и поперечно запаиваются; остатки пленки удаляются вакуумом для чистой завершенности процесса.

Конструкция и исполнение
Система выполнена по модульной схеме с прочной базовой рамой, регулируемыми по высоте опорами и большими прозрачными защитными дверями с блокировками. Все средства безопасности соответствуют требованиям CE. Централизованные настройки и воспроизводимость по рецептам обеспечивают быстрые переналадки. Серво‑приводы используются для работы заполняющих патрубков, подъемных и транспортных движений. Магазин пакетов имеет несколько позиций для стопок и серво‑приводную толкающую цепь, регулируемую по ширине пакета.

Ключевые функции машины

• Подача и формирование: многорядная подача (стандарт 4 ряда) с группировкой изделий в заданные формовки перед основной подачей.
• Входное горло и вакуумное раскрытие: станция открытия пакета с вакуумным открывателем, серво‑приводное горло заполнения, программируемый ход и угол открытия; обнаружение застревания по ограничению момента; позиции форматов воспроизводимы в ПО.
• Магазин пакетов BF 60: три или шесть позиций стопок, серво‑подъемная станция, датчик пакета, быстрая смена пакетов через цепь; регулировка под разные ширины пакета.
• Поперечная сварка с подгибом: исполнение для одно‑ и двухрядной работы с технологически безопасным подгибом и поперечным сварочным узлом; удаление остатков пленки вакуумом.
• Транспорт и передача: серво‑приводные цепи и ленты для точной передачи форм и регулировки длины в зависимости от глубины пакета; управление скоростью через частотные преобразователи.

Технические сведения (резюме)
Модулярные и расширяемые концепции позволяют адаптировать систему под новые продукты и требования рынка; гибкие решения для индивидуальных производственных задач.

Области применения
Оптимизированная упаковка изделий tissue и средств гигиены, включая сложенные полотенца/салфетки, рулоны и мультипаки; применима для форматов tissue и гигиенической бумаги.

Производительность и опции
Производительность зависит от формата рулона и схемы упаковки; типичный диапазон (в зависимости от модели и продукта) около 20–120 пак./мин. Форматы пакетов подбираются по габаритам упаковки (диаметр рулона, высота, ряды/слои). Опции: автоматическое выбрасывание/открытие пакетов, накопитель на входе, группировка упаковок, пакеты с молнией/ручкой, печать/этикетирование, проверка герметичности.

Качество, наладка и безопасность
Смена формата по рецептам (схема упаковки, размеры пакета, компрессия) и безинструментальная настройка под управлением HMI. Обеспечение качества за счет стабильной формы упаковки, контролируемого вкладывания и чистого запаивания; возможна установка камер/датчиков для контроля наличия и положения. Средства безопасности: запирающиеся защитные крышки, аварийный стоп и CE‑совместимая система безопасности; ограничение момента и удаление остатков пленки сокращают простои и брак.

Технические характеристики

• Модель: BF 60C
• Производитель / Марка: B&B Verpackungstechnik
• Применение: рулоны туалетной бумаги, кухонные/бытовые рулоны, бумажные платки, пакеты сложенных полотенец/салфеток, коробки/мультипаки tissue
• Многорядность: обычно 4 ряда (многорядная подача и группировка)
• Магазин пакетов: 3 или 6 позиций стопок; серво‑подъемная станция; цепь‑подхват для быстрой смены пакетов; регулировка
• Открытие пакета: вакуумные захваты (вакуумный открыватель) для разделения и открытия
• Вкладка: основная вставка в готовые пакеты на викетах
• Запайка: поперечная сварка с подгибом над сварочной башней; удаление остатков пленки
• Управление: программируемая воспроизводимость позиций формата; управление рецептами для наладочных операций
• Безопасность: прозрачные защитные ограждения с блокировками, аварийный стоп, CE‑соответствие
• Контроль качества: возможна проверка наличия и положения камерой/датчиками
• Опциональные модули: входной буфер, группировка, пакеты с молнией/ручкой, печать/этикетирование, проверка герметичности
• Упаковываемые типы продукции: туалетная бумага, кухонные/бытовые рулоны, наборы салфеток и бумажных полотенец, сложенные полотенца
