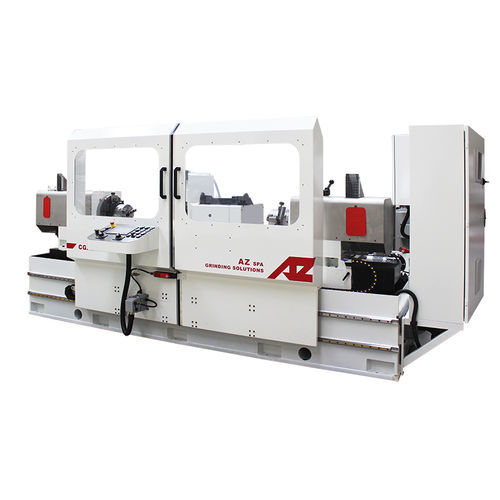

Станок для шлифования для коленчатого вала CGX270-360

для обрабатываемых деталейдля шарикового винтаЧПУ

Станок имеет монолитное стальное основание, заполненное композитным материалом, разработанным для достижения наилучшего результата между структурными деформациями и гашением вибраций. Станок имеет следующую осевую конфигурацию: шлифовальная головка скользит по осям X и Z с помощью рециркуляционных шариковых систем, движение осуществляется с помощью шарико-винтовой системы и двигателя. Заготовка зажимается между бабкой и задней бабкой, задняя бабка перемещается вручную вдоль стола по линейным направляющим с рециркуляционными роликами. Такая конфигурация станка позволяет значительно уменьшить его общую площадь по сравнению с решениями с мобильным столом. Станок оснащен станцией алмазной правки с фиксированной точкой, расположенной на задней части бабки. Станок оснащен системой управления ЧПУ с такими функциями: Врезное шлифование со встроенной возможностью обработки торцов Траверсное шлифование Программа правки (лицо-радиус-фаска-конус) Коррекция конусности заготовки в цикле траверсы Встроенный модуль дистанционной помощи Центры по высоте [мм] 270-270-360 Перемещение по столу [мм] 540-540-720 Максимальное расстояние между центрами [мм] 800-1980-3600 Максимальный диаметр шлифовального круга [мм] 710-710-915 Максимальный вес между центрами [кг] 600-800-1200
